CHP4511-99F數字移相器UMS微波
發布時間:2024-07-12 08:45:47 瀏覽:5732
CHP4511-99F是一款高性能的4位數字移相器,由UMS微波公司設計和制造。這款移相器特別適用于6至18GHz的頻率范圍,并配備了一個輸出單極雙通(SPDT)開關,使其在微波應用中具有靈活性和多功能性。

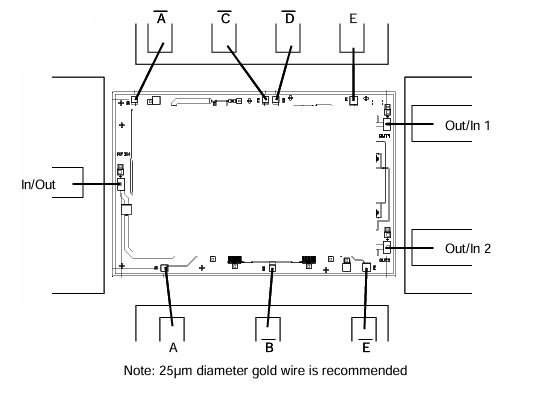

該移相器的核心技術基于PowerpHEMT工藝,這種工藝使用0.25pm的柵極長度,結合襯底、空氣橋和電子束柵極光刻技術,確保了產品的高性能和可靠性。CHP4511-99F以芯片形式提供,尺寸為4.62 x 3.0 x 0.1mm,適合集成到各種微波系統中。
主要特點包括:
- 寬帶性能:覆蓋6至18GHz的頻率范圍,提供22.5°的相位步長。
- 低損耗:插入損耗小于15dB。
- 高輸入功率處理能力:能夠處理高達22dBm的輸入功率,且在-1dB壓縮點時可逆。
- 自適應控制:支持-5V的控制電壓,實現靈活的SPDT開關控制。
- 精確的相位控制:相位誤差控制在10°p-p以內,確保精確的相位調整。
- 控制電壓選項:支持-5V和0V的控制電壓。
CHP4511-99F數字移相器是微波通信、雷達系統和電子戰系統等領域的理想選擇,其高性能和寬帶特性使其能夠滿足復雜和高要求的應用場景。
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
