KRYTAR 501822雙向耦合器
發布時間:2024-07-10 08:34:25 瀏覽:5735

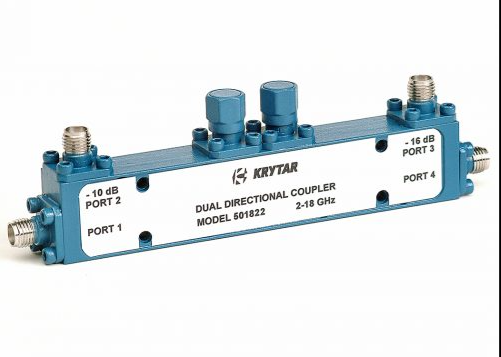

KRYTAR 501822是一款高性能的同軸雙向耦合器,專為在廣泛的頻率范圍內提供精確的功率監控和測量而設計。這款4端口耦合器由兩個背靠背的3端口耦合器組成,這種設計使得它能夠同時監控正向功率和反射功率,確保了良好的方向性、平坦度和耦合精度。
主要特點:
寬帶頻率范圍:2.0 至 18.0 GHz,適用于多種應用場景。
耦合性能:10 dB ± 1.5 dB 的標稱耦合,頻率靈敏度為 ± 0.5 dB。
低插入損耗:小于 2.0 dB,包括耦合功率。
高方向性:大于 15 dB。
低VSWR:最大為 1.35。
高功率處理能力:20 W 平均功率和 3 kW 峰值功率。
標準SMA母連接器:便于集成到現有系統中。
緊湊設計:尺寸為 3.75 英寸 x 0.50 英寸 x 0.72 英寸,重量僅為 3.2 盎司。
寬工作溫度范圍:-54°C 至 85°C。
應用領域:
電子戰 (EW)
商用無線
衛星通信
雷達系統
信號監測和測量
天線波束成形
電磁兼容性 (EMC) 測試環境
優勢:
多用途帶狀線設計:提供出色的耦合性能和寬帶操作。
緊湊和輕便:適合空間受限的應用。
高精度和可靠性:適用于需要精確監控和信號混合的系統。
