EC4SBW-24S33隔離式DC-DC轉換器CINCON
發布時間：2024-06-27 09:09:20 瀏覽：519
EC4SBW-24S33是CINCON品牌旗下EC4SBW系列的一款高性能直流-直流(DC-DC)轉換器。這款轉換器專為滿足工業和電子設備中對電源轉換的高要求而設計，具有20瓦的輸出功率和4:1的寬輸入電壓范圍(9-36VDC)，使其能夠適應多種電源環境。
主要技術規格包括：
- 輸出電壓穩定在3.3VDC，適合為微處理器和其他數字電路供電。
- 輸出電流能力高達4500mA，確保了足夠的電流供應。
- 無負載功耗僅為10mA，有助于減少能源浪費和降低運行成本。
- 滿載效率達到88.5%，空載效率為88%，體現了其高能效特性。
- 電容容量為5000uF，有助于提供穩定的電源輸出。
該轉換器的特性還包括：
- 隔離輸出設計，增強了系統的安全性和穩定性。

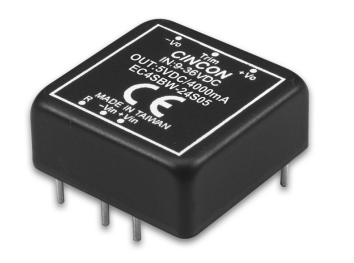

- 緊湊的屏蔽金屬外殼(1英寸x1英寸x0.4英寸)，便于集成到各種設備中。
- 高效率，最高可達90.5%，有助于減少熱量產生和提高整體系統性能。
- 低無負載功率消耗，進一步節省能源。
- 4:1的寬輸入范圍，提供了更廣泛的適用性。
- 內置電流保護功能，無需外部電阻即可實現。
- 固定開關頻率，有助于減少電磁干擾。
- 輸入欠壓保護、過流保護和連續短路保護，確保了設備的安全運行。
- 支持遠程開關控制，增加了系統的靈活性。
- 內部不使用鉭電容，提高了產品的可靠性和安全性。
- 符合IEC/EN/UL 62368-1安全標準，確保了產品的合規性和用戶的安全。
型號：
MODEL
NUMBER | INPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | %Eff. | CAPACITIVE
LOAD MAX. |
| MIN. | MAX | NO LOAD | FULL LOAD | (2) | (3) |
| EC4SBW-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 4500 mA | 10 mA | 699 mA | 88 | 88.5 | 5000uF |
| EC4SBW-24S05 | 9-36 VDC | 5VDC | 0mA | 4000 mA | 10 mA | 920 mA | 90 | 90.5 | 4000uF |
| EC4SBW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 1670 mA | 10 mA | 938 mA | 89 | 89 | 1650uF |
| EC4SBW-24S15 | 9-36 VDC | 15VDC | 0 mA | 1330 mA | 10 mA | 933 mA | 89 | 89 | 1300uF |
| EC4SBW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±830 mA | 10 mA | 938 mA | 88.5 | 88.5 | 800uF |
| EC4SBW-24D15 | 9-36 VDC | ±15 VDC | 0 mA | ±660 mA | 10 mA | 926 mA | 89 | 89 | 650uF |
| EC4SBW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 4500 mA | 8 mA | 349 mA | 89 | 88.5 | 5000uF |
| EC4SBW-48S05 | 18-75 VDC | 5VDC | 0 mA | 4000 mA | 8 mA | 460 mA | 90.5 | 90.5 | 4000uF |
| EC4SBW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 1670 mA | 8 mA | 466 mA | 89.5 | 89.5 | 1650uF |
| EC4SBW-48S15 | 18-75 VDC | 15 VDC | 0 mA | 1330 mA | 8 mA | 467 mA | 89 | 89 | 1300uF |
| EC4SBW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±830 mA | 8 mA | 469 mA | 89.5 | 88.5 | 800uF |
| EC4SBW-48D15 | 18-75 VDC | ±15VDC | 0 mA | ±660 mA | 8 mA | 466 mA | 89.5 | 88.5 | 650uF |
EC4SBW-24S33隔離式DC-DC轉換器適用于需要高效率、寬輸入范圍和低無負載功耗的隔離式電源轉換應用，如工業自動化、通信設備、醫療設備和便攜式電子產品等。其出色的性能和可靠性使其成為電源管理領域的理想選擇。
