F2085-0203-67 SMA母同軸連接器WENTEQ
發布時間:2024-06-27 09:02:17 瀏覽:767

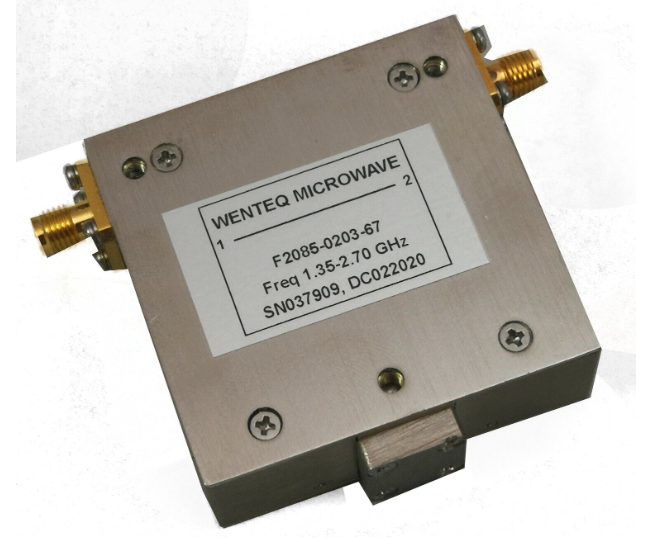

F2085-0203-67是WENTEQ的一款高性能的SMA母同軸連接器,專為同軸隔離器設計。這款連接器的主要特性包括寬頻工作范圍(1350至2700MHz),低插入損耗(典型值0.6dB),以及良好的反向隔離(典型值17dB)。它采用標準的50歐姆阻抗設計,能夠處理高達50W的連續波正向功率和10W的反向功率。

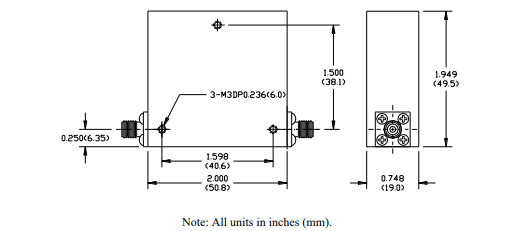

機械結構方面,具體尺寸請參考產品圖紙,主要尺寸包括1.949英寸(49.5毫米)和0.748英寸(19.0毫米)。
這款連接器適用于需要高功率處理能力和穩定信號隔離的射頻和微波系統,是工業和軍事應用的理想選擇。
規格參數:
No | Parameters | Units | Specifications | ||
Minimum | Typical | Maximum | |||
1 | FrequencyRange | GHz | 1.35 | 2.70 | |
2 | InsertionLoss@Room temp. | dB | 0.4 | 0.6 | |
2A | Insertion Loss over temp | 0.5 | 0.7 | ||
3 | Reverse Isolation@room temp. | dB | 17.0 | 19.0 | |
3A | Reverse Isolation over temp | 15.0 | 18.0 | ||
4 | VSWR @room temp. | 1.25:1 | 1.35:1 | ||
4A | VSWR over temp | 1.30:1 | 1.40:1 | ||
5 | Forwand Power CW | Watts | 50 | ||
6 | Reverse Power CW | Watts | 10 | ||
7 | Operating Temperature | C | -40 | +75 | |
8 | mpedance | Q | 50 | ||
9 | RF Connectors | SMA Female | |||
10 | Signal Flow Direction | From Port I to Port 2 |
深圳市立維創展科技是WENTEQ的經銷商,主要提供WENTEQ產品包括環形器、隔離器、負載終端等,產品原裝進口,質量保證,價格優勢,歡迎咨詢。
