Molex莫仕FFC/FPC連接器5034801200
發布時間:2024-06-13 09:05:22 瀏覽:5544

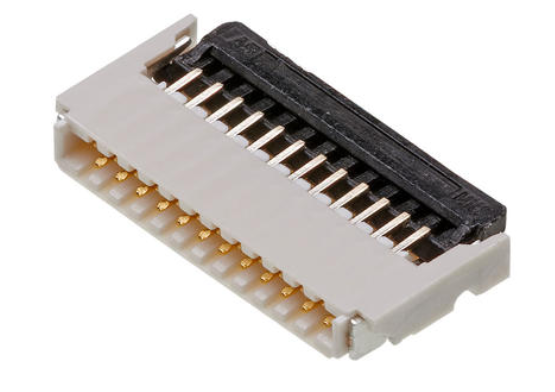

FFC/FPC連接器5034801200,由Molex生產,是一款設計精良的柔性印刷電路連接器,適用于集成分立元件。該連接器具有0.5mm的精細間距,屬于FBH1系列,采用直角設計,配備雙觸點結構,高度為1.00mm,支持12電路。其觸點采用高質量的磷青銅材料,并進行了鍍金和鍍鎳處理,以確保優異的電氣性能和耐腐蝕性。
該連接器的最大額定電壓為50 VDC/50VAC,每個觸點的最大額定電流為0.5A。其緊湊的尺寸(長7.7mm,高1mm,深4mm)使其非常適合空間受限的應用。連接器采用焊接端接方法,確保了可靠的電氣連接。工作溫度范圍廣泛,從-40°C至85°C,使其適用于多種環境條件。
5034801200連接器采用黑色/白色液晶聚合物封裝,不僅提供了良好的機械保護,還便于在裝配過程中進行視覺識別。產品將以卷帶包裝形式運輸,以支持自動化裝配線的高效安裝,并確保產品在運輸過程中的安全。這款連接器的易安裝性和高性能使其成為電子設備中FFC/FPC連接的理想選擇。
規格參數:
電流 - 每個觸點的最大值 | 0.5A | 電壓 - 最大值 | 50V |
執行器類型 | 后空翻 | 電路(負載) | 12 |
顏色 - 樹脂 | 自然色(白色) | 聯系位置 | 對偶 |
耐久性(最大插拔次數) | 10 | 易燃 | 94V-0 |
配接高度 | 1.00mm | 材質 - 金屬 | 磷青銅 |
材料 - 電鍍配合 | 金 | 材料 - 電鍍端接 | 金 |
材質 - 樹脂 | 液晶聚合物 | 凈重 | 44.991/mg |
取向 | 直角 | 包裝類型 | 卷軸上的壓花膠帶 |
PCB定位儀 | 不 | PCB安裝 | 表面貼裝 |
PCB保持力 | 是的 | 間距 - 配接接口 | 0.50mm |
極化為PCB | 是的 | 堆疊 | 不 |
溫度范圍 - 工作溫度 | -40°至 +85°C | 電線/電纜類型 | FFC/FPC系列 |
最大持續時間 | 3 | 無鉛工藝能力 | 回流 焊 |
最大周期 | 2 | 最高溫度 | 250 |
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
