AGC1025壓控放大器Teledyne防務電子
發布時間:2024-05-29 08:47:00 瀏覽:798
AGC1025是一款高性能薄膜壓控放大器,采用標準尺寸TO-8封裝。其主要特點包括:
- 高增益:21.5 dB
- 自動增益控制(AGC)范圍:0至5伏,對應增益控制范圍為+25.0 dB
- 工作頻率范圍:5至1100 MHz,保證值為10至1000 MHz
- 增益平坦度:±0.5 dB至±1.0 dB
- AGC范圍:25 dB至20 dB
- 噪聲系數:5.2 dB至6.5 dB
- 駐波比(SWR):小于2.0:1
- 輸出功率(@1 dB增益壓縮):+9.0 dBm至+7.0 dBm
- 響應時間:小于10 μsec
- 最大直流電流:50 mA至60 mA(工作電流),0至10 mA(偏置電流)

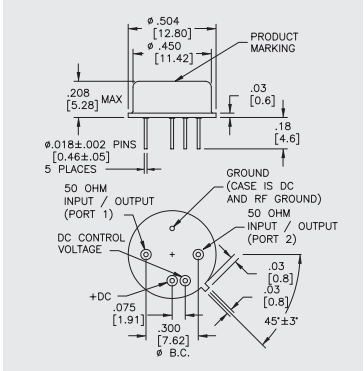

互調性能方面,AGC1025具有良好的二階和三階攔截點。絕對最大額定值包括儲存溫度、殼體溫度、直流電壓、射頻輸入功率等。封裝信息為標準尺寸TO-8。使用時需注意,該放大器應在50歐姆系統下工作,并在+15 Vdc供電電壓下才能達到上述性能。這些信息有助于電子工程師在設計和應用中正確使用AGC1025。
深圳市立維創展科技是Teledyne防務電子的經銷商,提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器,頻率1MHz~220GHz,功率mW~10kW,優勢渠道提供Teledyne防務電子訂貨,歡迎咨詢。
