G912/G916/G919/G930低損耗電纜MegaPhase

發布時間：2024-05-24 08:46:42 瀏覽：847

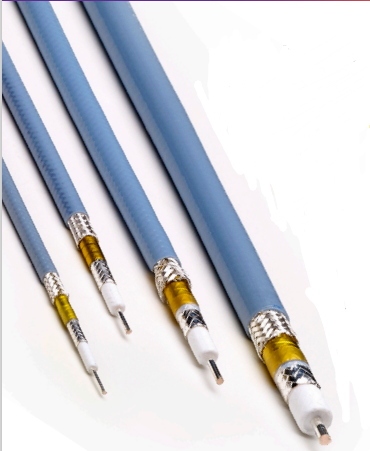

　 G912/G916/G919/G930低損耗電纜MegaPhase

　MegaPhase的G912/G916/G919/G930低損耗電纜屬于NextPhase系列，專為應用于大眾和實驗室測量系統而設計。這些電纜具有以下特點：

　　概述

　　- 低損耗

　　- 低VSWR(電壓駐波比)

　　- 優良的屏蔽效能

　　- 三重屏蔽

　　- 柔性適用(FEP護套)

　　- 多種連接器可選

　　電氣數據

　　- 最高頻率: 40 GHz

　　- 規范阻抗: 50 Ω (nominal)

　　- 傳輸速度:

　　- G912: 80%

　　- G916: 80%

　　- G919: 81%

　　- G930: 81%

　　- 峰值功率: 5 kW (G912和G916)，10 kW (G919和G930)

　　- 屏蔽效能: 最少90 dB (僅電纜)

　　- 介電耐壓:

　　- 1.2 kV dc 或 840 V rms (初始)

　　- 0.5 kV dc 或 350 V rms (最終)

　　機械數據

　　- 外導體直徑:

　　- G912: 0.282英寸

　　- G916: 0.240英寸

　　- G919: 0.355英寸

　　- G930: 0.392英寸

　　- 最小彎曲半徑:

　　- G912: 1.406英寸

　　- G916: 1.200英寸

　　- G919: 2.125英寸

　　- G930: 2.352英寸

　　- 額定溫度:

　　- G912/G916: -65 至 125°C

　　- G919/G930: -65 至 85°C

　　可用連接器

　　- G912, G916, G930: 采用2.4mm, 2.92mm, 3.5mm, SMA, TNC, 類型N

　　- G919: 采用1.85mm, 2.4mm, SMA, 類型N

　　規格

Frequency		912 Series			916 Serles			919 Series			930 Serles			945 Serles			Conn. Loss dB
GHz	Band	Attenuation		VSWR	Attenuation		VSWR	Attenuation		VSWR	Attenuatlon		VSWR	Attenuation		VSWR
GHz	Band	dB/m	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR
0.3	UHF	0.092	0.302	1.10	0.065	0.212	1.10	0.044	0.145	1.10	0.031	0.103	1.10	0.020	0.066	1.10	0.006
0.5		0.119	0.391		0.084	0.275		0.057	0.188		0.041	0.133		0.026	0.085		0.009
0.8		0.152	0.497		0.107	0.351		0.073	0.240		0.052	0.170		0.034	0.122		0.012
1.0	L	0.170	0.558		0.120	0.394		0.082	0.269		0.058	0.190		0.038	0.125		0.014
2.0	5	0.243	0.798	1.15	0.173	0.566	1.15	0.118	0.387	1.20	0.083	0.272	1.15	0.056	0.184	1.15	0.024
2.4		0.267	0.877		0.190	0.623		0.130	0.426		0.091	0.299		0.062	0.203		0.027
3.0		0.300	0.985		0.214	0.702		0.146	0.479		0.103	0.337		0.070	0.230		0.032
4.0	C	0.349	1.146	1.20	0.250	0.819		0.170	0.559	1.25	0.119	0.391	1.20	0.083	0.272	1.20	0.040
6.0	C	0.433	1.420	1.20	0.311	1.020		0.212	0.696		0.148	0.486		0.106	0.348		0.055
8.0	X	0.505	1.656	1.25	0.364	1.195	1.20	0.281	0.815		0.173	0.568		0.126	0.413		0.070
10.0		0.569	1.867	1.30	0.412	1.352	1.25	0.248	0.922	1.30	0.195	0.641	1.25	0.147	0.482	1.25	0.084
12.4		0.639	2.098	1.35	0.465	1.526		0.317	1.040		0.220	0.721	1.30	0.166	0.545	1.30	0.101
15.0	Ku	0.710	2.328		0.518	1.699		0.353	1.158		0.244	0.800	1.30				0.118
18.0	Ku	0.785	2.574		0.575	1.886	1.35	0.392	1.285	1.35	0.270	0.886	1.35				0.139
20.0	K	0.832	2.729		0.611	2.004		0.416	1.365								0.152
22.0		0.877	2.877		0.646	2.118		0.440	1.442								0.165
24.0		0.921	3.021		0.679	2.228		0.462	1.517	1.45							0.178
26.5		0.973	3.193	1.40	0.720	2.362											0.194
28.0	Ka	1.004	3.294		0.744	2.439											0.204
30.0		1.044	3.425		0.774	2.541											0.217
32.0		1.083	3.553		0.805	2.640											0.230
34.0		1.121	3.677	1.45	0.834	2.737	1.40										0.243
36.0		1.158	3.799		0.863	2.833	1.40										0.256
40.0		1.230	4.036		0.920	3.018	1.45										0.281

深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。
