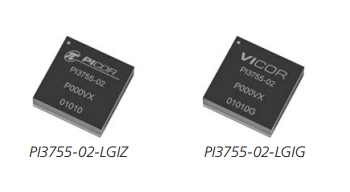

PI3755-02-LGIZ系列PRM穩壓器模塊VICOR
發布時間:2024-05-21 09:00:12 瀏覽:835
PI3755-02-LGIZ系列是一款高效、寬輸入范圍的DC-DC Buck-Boost穩壓器。它集成了控制器、電源開關和支持組件,并采用高性能零電壓開關(zvS)拓?fù)洌岣吡素?fù)載點性能,提供了同類最佳的功率效率。該P(yáng)I3755-02-LGIZ系列PRM穩壓器模塊的封裝是10 × 10 × 2.56mm柵格陣列模塊。
該P(yáng)I3755-02模塊需要外部施加5V偏置到VDR輸入,以及外部電感、電阻分壓器和最小電容,來形成完整的DC-DC切換模式降壓升壓穩壓器。采用zvs架構可以實現高頻操作,同時最大限度地減少開關損耗,提高效率。高開關頻率操作減小了外部濾波元件的尺寸,提高了功率密度,并實現了對線路和負載瞬態的快速動態響應。此款穩壓器維持高開關頻率到額定輸入電壓而不犧牲效率,并支持大轉換比率。
該穩壓器模塊的功能和優勢包括:
- 在1.5MHz FSW下效率為98%
- 寬輸入電壓范圍38 - 60V
- 寬輸出電壓范圍28 - 54V
- 連續輸出功率160W
- 功率密度超過6400w/in3
- VRM 12的快速瞬態響應應用程序
- 輕載模式<200mW空載功耗
- VTM兼容模式
- 用戶可配置的差分放大器
- 輸入/輸出過欠壓保護
- 過溫保護
- 快速和緩慢的電流限制
- -40至125°C工作范圍(TJ)
適用于的應用有:
- VR12.X因數化電源解決方案(當與VTM?設備連接時)
- 計算、通信、DDR內存
- 48V到PoL電源解決方案
深圳市立維創展科技是Vicor電源模塊的代理經銷商,主要提供DC-DC、AC-DC電源模塊,隔離、非隔離電源模塊轉換器等,立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品。
