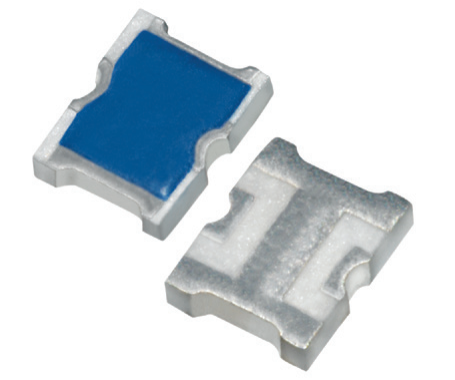

TT9 SMT系列寬帶表面貼裝固定衰減器RF-Labs
發布時間：2024-05-10 08:41:59 瀏覽：760
TT9 SMT系列寬帶表面貼裝固定衰減器是RF-Labs一款適用于DC-20 GHz寬帶應用的高性能固定衰減器。該產品具有以下特點和優點：
特點：
1. 占地面積小;
2. 高功率處理能力;
3. 采用表面安裝技術;
4. 提供低駐波比;
5. 安裝方便;
6. 具有寬衰減范圍功能。
優點：
1. TT9 SMT系列衰減器的尺寸較小，體積為1.78毫米 x 1.62毫米，適合空間有限的應用;
2. 可以處理高達500毫瓦的輸入功率;
3. 提供多種衰減值選項，范圍從0至10 dB。
此外，TT9 SMT系列衰減器還具有廣泛的應用領域，包括移動網絡、廣播、大功率放大器、光電隔離器/串聯員、軍事和儀器等。
| Mounting Configuration | Surface Mount (SMT) |
| Options |
| Electrical |
Nominal Impedance
Frequency Range
Attenuation Values Available
Attenuation Accuracy
Input Power Cw
Peak Powe
VSWR | 50 ghms |
| DC -20 GHz |
| 1-10 in 1 dB Increments |
| ATTENUATION ACCURACY |
| Attenuation Value(dB | DC-15 GHz | 15-20 GHz |
0-4
5-10 | ±0.5
±0.5 | ±0.5
±0.75 |
| 500 Milliwatts Max up to 125°C(See derating curve |
| 5 Watts based on 10 μS pulse width @1%Duty Cycle |
| 1.40:1 Typical DC-20 GHz,1.70:1 Max 10-20 GHz |
| Environmental |
Operating Temperature
Storage Temperature
Moisture Sensitivity Leve | -55* to+150°℃ |
| -65* to+150°℃ |
| MSL 1 -Unlimited |
| Mechanical |
Substrate Materlal
Resistive Film
Terminal Material
Protective Coating | Alumina(Al,O)96% |
| Thick Film |
| Thick Film |
| Polyme |
Finish Qption Blank
-F | Solder Plated (Sn60/Pb40 |
| Silver Plated (RoHS Compliant |
| Marking |
 None |
| Quality Assurance |
| Sample visual and mechanical Inspection -1.0 AQL per mechnical drawing requirements
Periodic electrical inspection performed for commerical grade products.
High reliability tested products are available per MIL-PRF-55342 |
| Packaging |
| Standard Packaqing | Tape and Reel or Waffle Pack |
