Lab-Flex

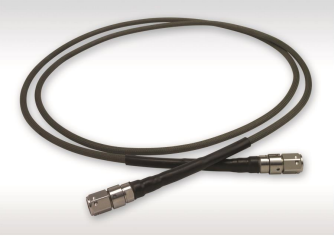

AF飛機線纜是由RF-Labs生產的一款高性能產品。它是Lab-Flex?電纜升級版，頻率范圍為DC至18GHz，該電纜經過修改，可以處理與大多數機載，船上和地面應用相關的所有惡劣環境。
該線纜具有以下優良特性：
- 高耐用性：標配Nomex?外部保護層和加長護套，防止線纜松動和進水。連接器密封性好，符合航天項目標準。
-
高質量：經MIL-T-81490和MIL-C-87104測試，符合標準要求。采用冗余密封系統，能有效防潮。對外編織層采用直焊套管，提高電氣可靠性。
- 耐久性強：使用膨體PTFE電介質設計，能夠承受壓碎或扭結，Nomex?耐磨護套，提高安裝和組件的耐磨性。
- 廣泛應用：適用于無人機制導系統、航空器雷達和天線系統、航空器通信系統、艦艇通信系統、熱真空測試線纜組件以及地面通信系統。
產品型號：
| AF Series Cable | Diameter (inches) | Max Frequency |
| Lab-Flex 160AF | 0.16 | 18 |
| Lab-Flex 210AF | 0.21 | 18 |
| Lab-Flex 340AF | 0.34 | 18 |
| LAB-FLEX AF CABLE CODE | 160AF | 210AF | 340AF |
| Diameter (in | 0.16 | 0.21 | 0.34 |
| Frequency,Max (GHz) | 18 | 18 | 18 |
| Loss @5GHz(dB/100ft) | 30 | 21 | 10.2 |
| Electrical Data |
|
|
|
| Impedance,Nominal (Ohms) | 50 | 50 | 50 |
| Velocity of Propagation (% | 78 | 80 | 81 |
Shielding Effectivenes
@18 GHz (dB/ft) | 590 | 590 | 590 |
| Capacitance (pF/ft) | 26 | 25 | 24.75 |
| Delay(ns/ft | 1.3 | 1.3 | 1.25 |
| Mechanical Data |
|
|
|
| Weight (Ibs/10ot | 2.8 | 4.8 | 9.3 |
| Temperature Range("C | -56 to +200 | -55 to+200 | -65 to+200 |
| Minimum Band Radius | 0.75 | 1 | 1.75 |
| Construction Data |
|
|
|
| Inner Conductor | Solid SC | Solid SC | Solid SC |
| Dielectric | Expanded
PTFE | Expanded
PTFE | Expanded
PTFE |
| First Outer Shield | Flat Braid SC | Flat Braid Sc | Flat Braid SC |
| Second Outer Shield | Foil Tape | Foil Tape | Foil Tape |
| Third Outer Shield | Braid SC | Braid 5C | Braid SC |
| Jacket | Nomex | Nomex* | Nomex |
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
