379-5181-200連接器Amphenol現貨供應
發布時間:2024-04-10 09:06:03 瀏覽:717

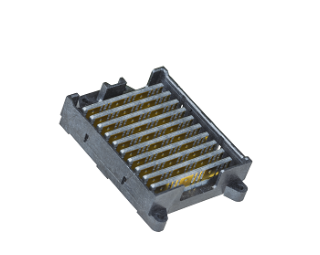

Amphenol 379-5181-200連接器具有黑色或灰色的外殼,采用LCP系列材料制成。它具備導軌功能,并且支持高度配接。在電氣性能方面,每個觸點的額定電流為1A,而在功率應用中,每個觸點的額定電流為2A。在信號傳輸方面,其數據速率高達25Gb/秒。此外,該連接器還具有優秀的耐久性,能夠支持200次插拔。
在工作條件方面,379-5181-200連接器的工作溫度范圍廣泛,從-40°C至105°C。它的接觸區域經過30um金電鍍處理,提供了良好的導電性能。此外,該連接器還具有極化鍵,確保正確安裝。
在物理尺寸方面,該連接器的柱間距、間距(插槽-最小值)以及間距(電路板-大約焊接后)均為1.15毫米(0.045英寸)。它的堆垛高度為10.00毫米(0.394英寸)。
此外,該連接器支持多種端接方式,如BGA系列,并且配備了真空拾取蓋,方便自動化操作。在電氣額定方面,其額定電壓為750 VAC峰值,而在功率和信號應用中,額定電壓為750伏交流電(RMS)。
零件規格詳細信息:
顏色-外殼 | 黑色/灰色 | 柱間距 | 1.15毫米(0.045英寸) |
額定電流 | 每個觸點1A | 額定電流(功率) | 每個觸點2A |
額定電流(信號) | 每個觸點1A | 阻尼器 | 不 |
數據速率 | 25Gb/秒 | 耐久性(插拔次數 | 200 |
性 | 頁眉 | 導軌功能 | 不 |
高度配接 | 10.00毫米(0.394英寸) | 阻抗 | 100MQ的 |
材料聯系 | 銅合金 | 材料外殼 | LCP系列 |
#列數 | 20 | #聯系人 | 6 0 對 |
工作溫度范圍 | -40℃至105℃ | 取向 | 垂直 |
包裝 | 托盤 | 投 | 1.15毫米(0.045英寸) |
間距(插槽-最小值) | 1.15毫米(0.045英寸) | 電鍍接觸區域 | 30μm金 |
極化鍵 | 是的 | 產品系列 | InfinX的 |
電阻(絕緣 | 1000M Q的 | 焊接工藝 | EIA-364-53A型 |
間距(電路板-大約焊接后 | 4.00毫米(0.157英寸) | 堆垛高度 | 10.00毫米(0.394英寸) |
尾部電鍍 | 黃金與鎳 | 端接方式 | BGA系列 |
UI文件編號 | ES96482 | 真空拾取蓋 | 是的 |
額定電壓 | 750 VAC峰值 | 額定電壓(功率 | 750伏交流電(RMS) |
額定電壓(信號) | 7 5 0 伏 交 流 電 ( R M S | 擦拭(接觸) | 1.35毫米(0.053英寸) |
更多AMPHENOL連接器產品信息可咨詢立維創展。
