Qorvo RF2051超寬帶射頻變頻芯片

發布時間：2024-04-09 09:10:43 瀏覽：738

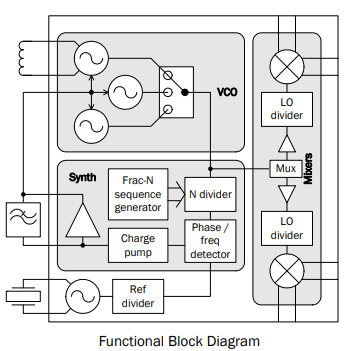

　　Qorvo的RF2051是一款超寬帶射頻變頻芯片，集成了本振(LO)生成和一對射頻混頻器。其RF頻率合成器內置了小數N分頻鎖相環，帶有壓控振蕩器(VCO)和分頻器，可產生具有非常精細頻率分辨率的低相位噪聲LO信號。LO輸出驅動內置RF混頻器，將信號轉換為所需的頻段。同時，該芯片可以對偏置電流進行編程，以優化電源電流/性能的權衡。LO生成模塊設計為連續覆蓋300MHz至2400MHz的頻率范圍，而RF混頻器具有非常寬的頻帶，在器件的RF端口上工作頻率范圍為100MHz至2500MHz。此外，RF2051可使用10MHz至52MHz的外部晶振或10MHz至104MHz的外部參考源，以匹配不同的參考頻率選項。該器件使用真正的三線串行接口進行編程，適用于2.7V至3.6V工作電壓，并兼容便攜式電池供電設備。


訂購信息：

Part Number	Package	Quantity
RF2051	32-Pin QFN	25pcs sample bag
RF2051SB	32-Pin QFN	5pes sample bag
RF2051SR	32-Pin QFN	100pes reel
RF2051TR13	32-Pin QFN	2500pcs ree
DK2051	Complete Design Kit	1 box

　　主要特點包括：

　　1. 30MHz至2.5GHz的頻率范圍

　　2. 小數N分頻合成器

　　3. 非常精細的頻率分辨率：1.5Hz(26MHz基準)

　　4. 低相位噪聲VCO

　　5. 片內晶體維持電路，帶有可編程負載電容

　　6. 兩個高線性度RF混頻器

　　7. 集成LO緩沖器

　　8. 混頻器輸入IP3 +18dBm

　　9. 可調混頻器偏置，實現低功耗操作

　　10. 全雙工模式

　　11. 2.7V至3.6V電源

　　12. 低電流消耗：55mA至75mA(在3V)

　　13. 3線串行接口

規格參數：

混頻器射頻最小值（MHz）	30
混頻器RF Max（MHz）	2,500
混頻器中頻最小值（MHz）	30
混頻器最大中頻（MHz）	2,500
LO最小值（MHz）	300
LO 最大值（MHz）	2,400
轉換增益（dB）	-2
混頻器IIP3（dBm）	18
相位噪聲 @ 2 GHz （1kHz）（dBc/Hz）	-90
相位噪聲 @ 2 GHz （10kHz）（dBc/Hz）	-90
國際化學體化（mA）	75
包裝類型	QFN系列
包裝	5 x 5
