Mi-Wave178系列全頻帶Y結隔離器

發布時間：2024-04-01 09:31:45 瀏覽：739

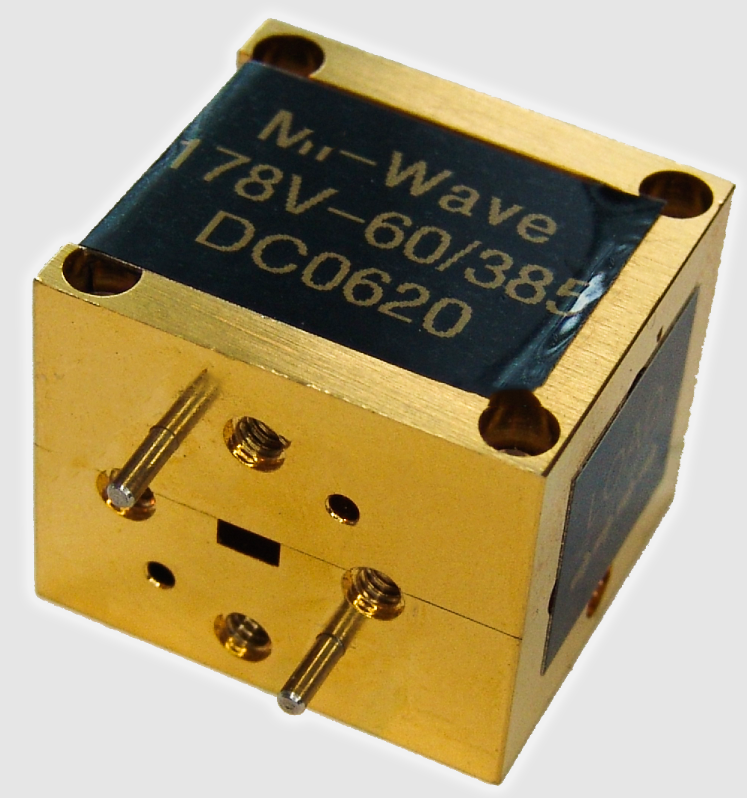

Mi-Wave 178系列全頻帶Y結隔離器是一款H平面、三端口Y結構的鐵氧體器件，其中一個臂內部與匹配負載相連，適用于WR-42至WR-8的K-F頻段。

在能量反射過程中，該隔離器將能量循環至匹配負載中，有效隔離輸入，確保系統的穩定性和可靠性。此外，我們深知連接的重要性。因此，178系列的所有外部配合表面都經過精密加工，具備極高的平整度，與標準波導法蘭的連接更為緊密，最大程度地減少不連續性，提升整體性能。

Mi-Wave178系列全頻帶Y結隔離器

產品型號：

Waveguide波段	Model No.	Frequency Range (GHz)	Bandwidth (GHz)	Isolation (dB)	Insertion Loss (dB)	VSWR (Max)	Average Power (Watts)	Peak Power (kW)	Input and Output Ports	Temperature Range (°C)	Weight (Oz)
K波段	178K-XX/595	18-26.5	全波段	20	0.4	1.3:1	30	1	WR-42 Waveguide with UG-595/U Flange	-15 to +65	3
A波段	178A-XX/599	26.5-40	全波段	20	0.4	1.3:1	30	1	WR-28 Waveguide with UG-599/U Flange	-15 to +65	3
B波段	178B-XX/383	33-50	2	20	0.5	1.3:1	25	1	WR-22 Waveguide with UG-383/U Flange	-15 to +65	3
U波段	178U-XX/383	40-60	1.3	18	0.7	1.35:1	15	1	WR-19 Waveguide with UG-383/U-M Flange	-15 to +65	3
V波段	178V-XX/385	50-75	1.5	18	0.8	1.4:1	10	1	WR-15 Waveguide with UG-385/U Flange	0 to 50	5
E波段	178E-XX/387	60-90	1.5	15	0.9	1.4:1	5	1	WR-12 Waveguide with UG-387/U Flange	0 to 50	5
W波段	178W-XX/387	75-110	1.5	15	1	1.4:1	5	1	WR-10 Waveguide with UG-387/U-M Flange	0 to 50	5
F波段	178F-XX/387	90-140	1.5	15	1.3	1.4:1	5	1	WR-8 Waveguide with UG-387/U-M Flange	0 to 50	5

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
