53398-0271 PCB插座連接器Molex(莫仕)
發布時間:2024-03-26 08:52:07 瀏覽:740

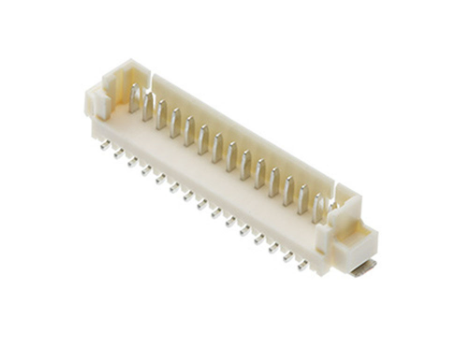

Molex 533980271是帶護罩的PicoBlade針座接頭連接器,專為保護印刷電路板免受意外損傷而設計。這款HDR連接器采用磷青銅制造的雙觸點,表面鍍有鎳錫,既保證了導電性能又增強了耐腐蝕性。其最大額定電壓高達125V,具有出色的電氣性能。
這款連接器擁有1.25mm的精確間距,確保與電路板緊密貼合,不易松動。這是一個 1 排連接器,它有一個筆直的身體方向,端接接口采用表面貼裝,該器件的最大額定電流為 1 A/觸點,最大電壓為125V。為了保障產品安全運輸和快速安裝,Molex特別將其封裝在膠帶和卷軸包裝中。該連接器采用焊接端接方法,連接穩定可靠。同時,連接器采用94V-0型阻燃樹脂材料制成,內置于天然尼龍4/6材料中,不僅保證了機械強度,還增強了絕緣性能。
在尺寸方面,這款連接器長7.65mm、高4.7mm、深4.2mm,匹配高度為5.7mm,凈重125.4毫克,最大電路數2,pc尾部長度0.6mm,工作溫度為 -40 至 85 °C。
相關型號:
型號 | 電路數 | 其他特征 |
53398-0271 | 2 | 1.25mm間距,PicoBlade PCB針座,單排,垂直,表面貼裝,鍍錫,摩擦鎖,卷帶,0.60mm PC尾部長度 |
53398-0371 | 3 | |
53398-0471 | 4 | |
53398-0571 | 5 | |
53398-0671 | 6 | |
53398-0771 | 7 | |
53398-0871 | 8 | |
53398-0971 | 9 | |
53398-1071 | 10 | |
53398-1171 | 11 | |
53398-1271 | 12 | |
53398-1371 | 13 | |
53398-1471 | 14 | |
53398-1571 | 15 | |
533984002 | 2 | 1.25mm間距,PicoBlade PCB針座,單排,垂直,表面貼裝,鍍金,卷帶 |
533984003 | 3 | |
533984004 | 4 | |
533984005 | 5 | |
533984006 | 6 | |
533984007 | 7 | |
533984008 | 8 | |
533984009 | 9 | |
533984010 | 10 | |
533984011 | 11 | |
533984012 | 12 | |
533984013 | 13 | |
533984014 | 14 | |
533984015 | 15 |
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Molex(莫仕)連接器請聯系立維創展!
