?MPN541382-PV電源模塊替代VTM48EF080T030A00
發布時間：2024-03-19 17:10:40 瀏覽：5931

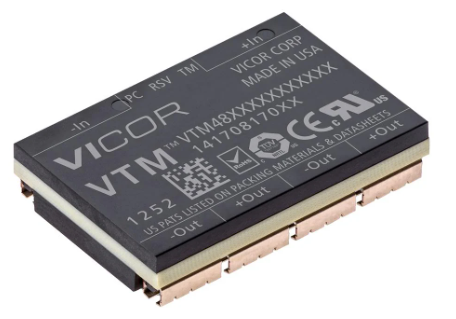

VTM48EF080T030A00是款高效95%正弦振幅轉換器（SAC），從26到55VDC主總線運行，以提供隔離輸出。正弦振幅轉換器提供的低交流阻抗超過了大多數下游調節器的帶寬；因此通常負載電容可以位于正弦幅度轉換器的輸入端。由于VTM48EF080T030A00的k系數為1/6，因此電容值可以降低36倍，從而節省了電路板面積、材料和總系統成本。
VTM48EF080T030A00采用VI芯片封裝，與標準的取放和表面貼裝組裝工藝兼容。由于散熱接口面積大且導熱性出色，共模VI芯片封裝提供了增強的熱管理。與傳統方法相比，VTM48EF080T030A00的高轉換效率提高了整個系統的效率并降低了運營成本。
VTM48EF080T030A00通過利用Factorized Power Architecture?，降低轉換和分配損耗并促進高密度負載點轉換，從而提供效率和尺寸優勢。
性能和優勢
?48VDC至8VDC 30A電流倍增器根據標準化48V或24V PRM?穩壓器作業
?高效化（>95%）能降低系統功能損耗
?高密度（102A/in3）
?“全芯片”VI Chip?封裝實現與系統板的表面貼裝、低阻抗互連
?包括針對以下情況的內置保護裝置：
過電壓鎖定
過電流保護
短路保護
過熱保護
?提供啟動/禁用控制、內部溫度檢測
?ZVS/ZCS諧振正弦幅度轉換器拓補
?在典型應用中，滿載時溫度升高少于50oC
典型應用
?高端計算系統
?功能測試設備
?高密度電源模塊
?通訊系統
VTM48EF080T030A00電源模塊推薦用作空間緊湊產品，能夠提供大電流高功率但由于VTM48EF080T030A00停售，市場只能選擇替換型號。
市場推薦的臺達旗下Cyntec的MPN541382-PV，Mblock功率模塊的產品，可實現正負2的連接方式，提供高至1000w的負載功率，而封裝體積僅有2.8*17.3*7.7mm。
Cnytec成立于1991年，以技術創新為主、生產銷售高精度和高密度模塊、傳感器和應用領域功能設計。產品主要包括集成電感、功率模塊和高精度電阻。廣泛用于移動終端、通信基站、機械設備等。歡迎咨詢！！！
