?AM09012541WM-B-SN-R GaAs MMIC功率放大器AMCOM
發布時間:2024-03-01 17:16:20 瀏覽:687

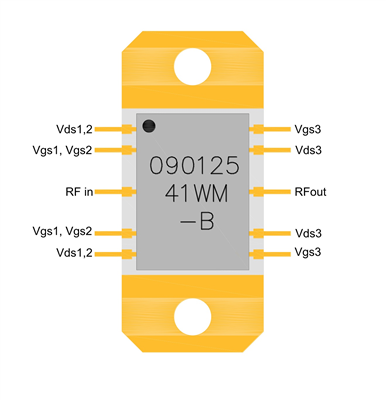

AMCOM的AM09012541WM-B-XX是款寬帶GaAs MMIC功率放大器。具備25dB的小信號增益值,在8V偏置電壓和5%脈沖運作下,在8至11GHz頻段中具備42dBm的輸出功率。由于直流電功能損耗高,AMCOM強烈要求對具有共晶鍵合的裸片芯片元件安裝在銅散熱器上。如果共晶鍵沒有絲毫間隙,AM09012541WM-B-SN-R能夠在脈沖情況下在8V直流電偏置電壓下工作。否則,AMCOM建議在7V直流電偏置電壓下使用MMIC,以提供相應的熱系數。如果漏極電壓降至+7V,MMIC能夠順時針作業。MMIC有芯片(-00-R)和封裝(-SN-R)兩種類型。AM09012541WM-SN-R選用陶瓷封裝,具有法蘭和RF和DC導線,主要用于導入式應用。需要良好的散熱性能。芯片和封裝版本均通過RoHS標準。三級MMIC的柵極直流電焊層保持獨立,可進行相應的調整,從而實現最高效率。
特征
帶寬從9到12.5GHz
41dBm飽和輸出脈沖功率
高增益,28dB
輸入/輸出適配50Ω
應用
商用型電信通信傳輸設備
穩定微波回程
商用型雙向收音機
深圳立維創展是AMCOM功率放大器的代理銷售,主營AMCOM的功率放大器,如:射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制,歡迎咨詢。
