?3W525S巴倫變壓器50?至25?
發布時間:2023-12-11 16:58:25 瀏覽:896

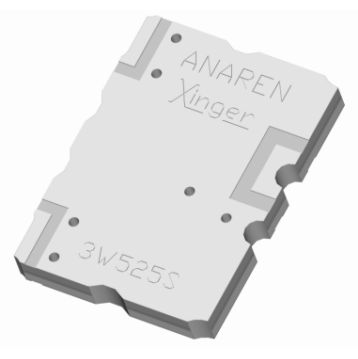

Anaren的3W525S是款緊湊型平衡至不平衡變壓器,專門為推拉放大器需求設計,選用簡單易用的表面貼裝技術封裝,適用于PC和DCS技術應用。3W525S表面貼裝巴倫是大批量生產的最佳選擇,相比傳統巴倫更有保障可重復性。3W525S不平衡端口特性阻抗為50,平衡端口特性阻抗為25,平衡在50個接地裝置輸出之間。這優化了推拉放大器的功率晶體管相互匹配,因為其具有低阻抗標準。輸出接口具備相等的頻率(3dB)和180度的相位差。3W525S能夠在磁帶和卷軸上提供,適用于規模性取放生產制造。
特征:
?1.8–2.5GHz
?180°變壓器
?50Ω至2x25Ω
?低插入損耗
?高功率
?偶數階控制
?輸入-輸出直流電隔離
?可表面貼裝
?磁帶和卷軸
?便捷的套餐
?無鉛化
