?Ironwood頂部開放式QFP插座
發(fā)布時間:2023-12-01 17:05:21 瀏覽:670
當應用有散熱要求時,Ironwood的BGA插座采用沖壓彈簧引腳(SBT)接觸技術。SBT BGA插座可以安裝在與SG或GT BGA插座相同的地面空間上。與傳統(tǒng)的彈簧針插座相比,SBT BGA插座的成本和電氣性能更低/機械性能更好,從而簡化了實驗室和評估應用。SBT觸點是一種沖壓觸點,帶有外部彈簧和內部片簧,為老化和測試應用提供了強大的解決方案。
SBT互連的典型規(guī)范包括:
7至31.7GHz帶寬
88至0.98nH自感
06至0.3nH互感
014至0.093pF互電容
接觸電阻小于50兆歐
55℃至180℃
各個引腳4到8安培
每針17至31克
50,000到500,000次插入

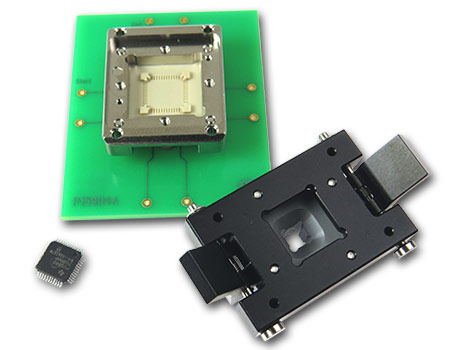

SBT QFP插座通常設計有翻蓋,便于打開和關閉。壓縮板集成在翻蓋中。無需扭矩工具。該力由集成的壓縮彈簧施加,內置的停止位置可以防止過度壓縮。
