?CHA3024-99F低噪聲放大器UMS
發布時間:2023-11-15 17:03:45 瀏覽:702
UMS的CHA3024-99F是個可調增益控制系統(AGC)基于的分布式低噪聲放大器,頻率范圍在2到22GHZ之間。
CHA3024-99F通常用于廣泛的應用中,例如電子戰、XandKu點對點無線通信和檢測設備。
CHA3024-99F選用0.PHEMT技術,柵極寬度為15um,基板上有通孔、空氣橋和光柵光刻技術。

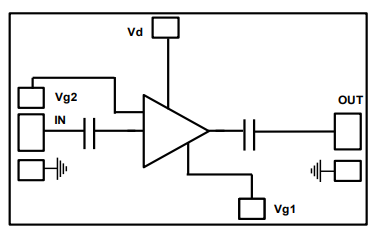

CHA3024-99F以芯片形式提供,輸入和輸出RF通路可以快速匹配到50ω。
主要特征
寬帶性能:2-22GHz
典型線性增益值:15db
Vg2可調式增益值高至30db
P1B:18dBm
Psat:20dbm
OIP3:30dbm
典型相位噪聲:3db
直流電偏置電壓:Vd=5Vd=100MA。Va1=-03VandVa2=1.7V
封裝尺寸:3.04x1.73x0.1mm
