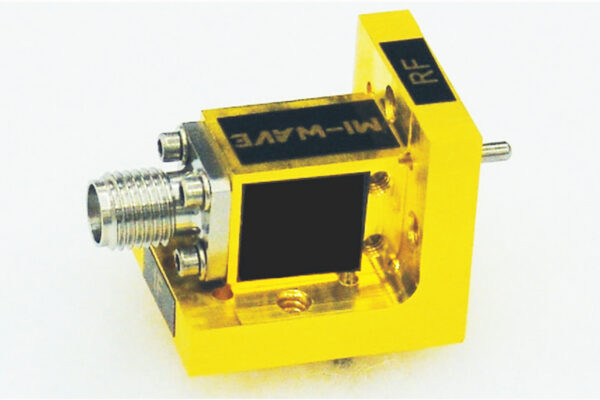

?Mi-Wave平衡相位檢測器
發布時間:2023-10-30 17:03:19 瀏覽:699
Mi-Wave的990系列平衡相位檢測器具備2個肖特基二極管,Mi-Wave平衡相位檢測器以類似頻率混合或擊退2個控制信號,以發生與控制信號的相位差成正比例的直流輸出電壓。搭配2個肖特基二極管能確保低直流偏移結果以及優秀的端口間隔離。
Mi-Wave平衡相位檢測器適合于鎖相環、相位編碼系統及相位橋等技術。
Mi-Wave平衡相位檢測器991系列正交鑒相器適合于特殊頻段。
特征
?高靈敏度
?優良的射頻隔離
?高可靠性梁引線二極管或MMIC
應用領域
?鎖相環
?相位編碼系統
?相橋
Mi-Wave是商用型和軍工用毫米波產品全球領航者,可以提供毫米波器件和模塊解決方案。產品線涵蓋:放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等,所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品,歡迎咨詢。
詳情了解Mi-Wave請點擊:http://www.liaoyuan999.com/brand/52.html
Technical Specifications | |||||||
Model Number | 990K | 990A | 990B | 990U | 990V | 990E | 990W |
Frequency Input (GHz) | 18.0–26.5 | 26.5–40.0 | 33.0–50.0 | 40.0–60.0 | 50.0–75.0 | 60.0–90.0 | 75.0–110.0 |
Waveguide | WR-42 | WR-28 | WR-22 | WR-19 | WR-15 | WR-12 | WR-10 |
Sensitivity1 (mV/o), Typ. | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
Bandwidth (%), Typ. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
RF Isolation (dB), Typ. | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
AM Suppression (dB), Typ. | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
