?110050010定向耦合器KRYTAR
發布時間:2023-10-08 16:36:04 瀏覽:864
KRYTAR的定向耦合器致力于需要外部調整、精確監管、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。

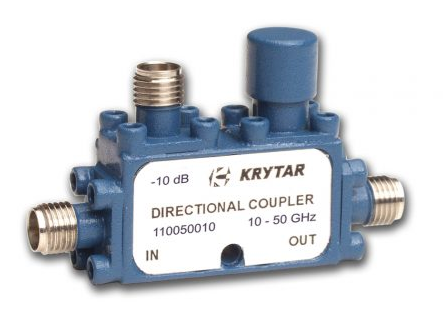

KRYTAR的新型產品110050010提高了多功能帶狀線設計的選擇,這些設計在10.0至50.0GHz的寬帶頻率范圍內以單一、緊湊型和輕量級的封裝展現出優異的耦合。
此外,110050010還提供了卓越性能評級,包括10dB、±0.7dB的標準耦合(相較于輸出)和±0.5的頻率敏感度。110050010定向耦合器的插入損耗(包括耦合功率)低于1.9dB,方向性高于10dB,最高VSWR(任意端口)為1.8,額定輸入功率為均值20W和最高值3kW。110050010定向耦合器配備標準規范2.4mm母連接器。緊湊封裝規格僅有1.12英寸(長)x0.40英寸(寬)x0.62英寸(高),重量僅有1.0盎司。操作溫度為-54°C至85°C。
KRYTAR的耦合器致力于須要外部調整、精確監管、信號混合或頻偏傳輸和反射檢測的技術應用需求設計。KRYTAR耦合器為許多應用提供解決方案,包括電子戰(EW)、商業無線、衛星通訊、雷達探測、信號監測和測量、天線波束形成和EMC測試流程。對于很多空間受限的應用,緊湊規格使KRYTAR定向耦合器成為理想化的解決方案。定向耦合器還能夠滿足脊形軍工用規格的需求生產制造。
KRYTAR還為滿足甚至超過關鍵性能和/或封裝規格的定制設計提供完整的工程服務。
規格
頻率min (GHz):10
頻率max(GHz):50
標稱聯軸器:10 ±0.7
頻率靈敏度 (dB):±0.50
插入損耗(max dB):1.9
指向性(dB min):10
駐波比:1.8
額定功率(瓦):20
標準連接器(Female):2.4 mm
特征
10 – 50 GHz 頻率操作
10 dB耦合
頻率靈敏度:±0.5
體積小巧
2.4 mm連接器
KRYTAR于1975年創立,專門為美國商業和軍事應用制造超寬帶毫米波,微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器,定向檢波器,3 dB混合器,MLDD功率分配器/合路器,檢波器,終端,同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準,包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
詳情了解KRYTAR請點擊:http://www.liaoyuan999.com/brand/9.html
