?QPA1315 Ku-K頻段功率放大器QORVO
發布時間:2023-08-11 17:03:47 瀏覽:1079

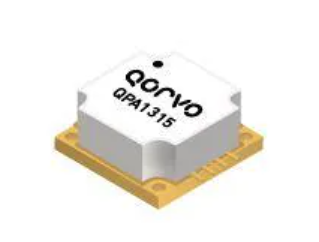

QORVO QPA1315 GaN功率放大器設計用在Ku-K頻率段技術應用,選用0.15um碳化硅基氮化鎵工藝技術(QGaN15)生產制造。QORVO QPA1315放大器在15.4至17.7GHz工作頻段內具備優異的性能參數。QPA1315具備極其優異的35W飽和輸出功率及其21dB的信號增益值。QPA1315功率附加效率為20%。QPA1315選用緊湊型10導線15mmx15mm的栓塞式封裝,具備一個銅基座從而實現優異的熱管理系統,保障最理想的散熱性能。
特征
工作頻段:15.4至17.7GHz
PSAT:45.5dBm(PIN=24dBm)
PAE:20%(PIN=24dBm)
功率增益值:21dB(PIN=24dBm)
小信號增益值:25dB
脈沖VD=26V,IDQ=640mA,VG=-2.5V典型范圍,PW=100uS,DC=10%偏置電壓
封裝尺寸:15.2mmx15.2mmx3.5mm
封裝基座選用純銅材質,能提供優異的熱管理系統
應用領域
通信網絡
雷達探測
QORVO作為美國著名的微波與毫米波領先生產商,為全世界用戶提供最高標準的GaN和GaAs產品,Qorvo在2020年完成Custom MMIC的收購。Custom MMIC是國防科技、航空航天和商業服務應用使用的性能卓越GaAs和GaN單芯片微波集成電路(MMIC)的領先供應商。Qorvo 普遍應用用軍工、航空航天、移動設備、儀表設備測試等領域。QORVO品牌由TriQuint和RFMD合并而成。
深圳市立維創展科技擁有穩定的供貨渠道,優勢提供Qorvo 陶瓷封裝IC和裸芯片產品,并大量備有現貨庫存,歡迎咨詢。
詳情了解Qorvo請點擊:http : //www.liaoyuan999.com/public/brand/4.html
