Mi-Wave塊式定向耦合器
發布時間：2023-08-09 16:40:30 瀏覽：787

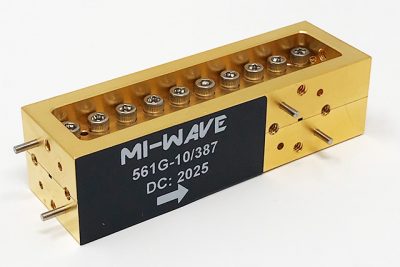

Mi-Wave提供3、6、10、20、30、40和50dB的561系列塊式定向耦合器。
Mi-Wave的561系列寬帶定向耦合器是寬壁孔狀性能耦合設備。561系列塊式定向耦合器提供多種波導規格尺寸，工作頻段為18.0至500GHz。
特征
?全波段操控
?規格尺寸緊湊型
?低駐波比
?穩固的結構設計
應用領域
?檢測系統
?發射裝置應用/假負載
?通訊衛星
?微波功放器
?源均衡性
?5G和6G
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.liaoyuan999.com/brand/52.html
型號 | 頻率最小值 (GHz) | 最大頻率(GHz) | 耦合（dB） | 方向性（dB） | 插入損耗 (dB) 典型值 | 主線 VSWR 最大值 | 輔助線路最大駐波比 | 輸入端口 | 輸出端口 |
561A-3/599 | 26.5 | 40 | 3 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561A-6/599 | 26.5 | 40 | 6 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561A-10/599 | 26.5 | 40 | 10 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561A-20/599 | 26.5 | 40 | 20 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561A-30/599 | 26.5 | 40 | 30 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561A-40/599 | 26.5 | 40 | 40 | 35 | 0.4 | 1.05:1 | 1.12:1 | WR-28 波導，UG-595/U 方形法蘭 | WR-28 波導，UG-595/U 方形法蘭 |
561B-3/383 | 33 | 50 | 3 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561B-6/383 | 33 | 50 | 6 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561B-10/383 | 33 | 50 | 10 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561B-20/383 | 33 | 50 | 20 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561B-30/383 | 33 | 50 | 30 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561B-40/383 | 33 | 50 | 40 | 35 | 0.5 | 1.05:1 | 1.12:1 | WR-22 波導，UG-383/U 圓形法蘭 | WR-22 波導，UG-383/U 圓形法蘭 |
561U-3/383 | 40 | 60 | 3 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-6/383 | 40 | 60 | 6 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-10/383 | 40 | 60 | 10 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-20/383 | 40 | 60 | 20 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-30/383 | 40 | 60 | 30 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-40/383 | 40 | 60 | 40 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561U-50/383 | 40 | 60 | 50 | 35 | 0.6 | 1.05:1 | 1.12:1 | WR-19 波導，UG-383/UM 圓形法蘭 | WR-19 波導，UG-383/UM 圓形法蘭 |
561V-3/385 | 50 | 75 | 3 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561V-6/385 | 50 | 75 | 6 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561V-10/385 | 50 | 75 | 10 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561V-20/385 | 50 | 75 | 20 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561V-30/385 | 50 | 75 | 30 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561V-40/385 | 50 | 75 | 40 | 35 | 0.7 | 1.10:1 | 1.15:1 | WR-15 波導，UG-383/U 圓形法蘭 | WR-15 波導，UG-383/U 圓形法蘭 |
561E-3/387 | 60 | 90 | 3 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561E-6/387 | 60 | 90 | 6 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561E-10/387 | 60 | 90 | 10 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561E-20/387 | 60 | 90 | 20 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561E-30/387 | 60 | 90 | 30 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561E-40/387 | 60 | 90 | 40 | 35 | 1 | 1.10:1 | 1.15:1 | WR-12 波導，UG-387/U 圓形法蘭 | WR-12 波導，UG-387/U 圓形法蘭 |
561W-3/387 | 75 | 110 | 3 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561W-6/387 | 75 | 110 | 6 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561W-10/387 | 75 | 110 | 10 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561W-20/387 | 75 | 110 | 20 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561W-30/387 | 75 | 110 | 30 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561W-40/387 | 75 | 110 | 40 | 35 | 1 | 1.10:1 | 1.15:1 | WR-10 波導，UG-387/UM 圓形法蘭 | WR-10 波導，UG-387/UM 圓形法蘭 |
561F-3/387 | 90 | 140 | 3 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561F-6/387 | 90 | 140 | 6 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561F-10/387 | 90 | 140 | 10 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561F-20/387 | 90 | 140 | 20 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561F-30/387 | 90 | 140 | 30 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561F-40/387 | 90 | 140 | 40 | 25 | 1.5 | 1.10:1 | 1.17:1 | WR-08 波導，UG-387/UM 圓形法蘭 | WR-08 波導，UG-387/UM 圓形法蘭 |
561G-3/387 | 140 | 220 | 3 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561G-6/387 | 140 | 220 | 6 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561G-10/387 | 140 | 220 | 10 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561G-20/387 | 140 | 220 | 20 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561G-30/387 | 140 | 220 | 30 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561G-40/387 | 140 | 220 | 40 | 25 | 1.5 | 1.15:1 | 1.20:1 | WR-06 波導，UG-387/UM 圓形法蘭 | WR-06 波導，UG-387/UM 圓形法蘭 |
561H-3/387 | 170 | 260 | 3 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561H-6/387 | 170 | 260 | 6 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561H-10/387 | 170 | 260 | 10 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561H-20/387 | 170 | 260 | 20 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561H-30/387 | 170 | 260 | 30 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561H-40/387 | 170 | 260 | 40 | 25 | 3.5 | 1.15:1 | 1.20:1 | WR-04 波導，UG-387/UM 圓形法蘭 | WR-04 波導，UG-387/UM 圓形法蘭 |
561J-3/387 | 220 | 325 | 3 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561J-6/387 | 220 | 325 | 6 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561J-10/387 | 220 | 325 | 10 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561J-20/387 | 220 | 325 | 20 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561J-30/387 | 220 | 325 | 30 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561J-40/387 | 220 | 325 | 40 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-03 波導，UG-387/UM 圓形法蘭 | WR-03 波導，UG-387/UM 圓形法蘭 |
561(2.2)-3/387 | 330 | 500 | 3 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
561(2.2)-6/387 | 330 | 500 | 6 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
561(2.2)-10/387 | 330 | 500 | 10 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
561(2.2)-20/387 | 330 | 500 | 20 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
561(2.2)-30/387 | 330 | 500 | 30 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
561(2.2)-40/387 | 330 | 500 | 40 | 25 | 6.0 | 1.25:1 | 1.32:1 | WR-2.2 波導，UG-387/UM 圓形法蘭 | WR-2.2 波導，UG-387/UM 圓形法蘭 |
