?102050020定向耦合器KRYTAR
發布時間：2023-07-28 16:51:13 瀏覽：1488
KRYTAR的 定向耦合器 致力于需用外部調整、精準監管、信號混合或頻偏輸送和反射檢測的技術應用需求設計。

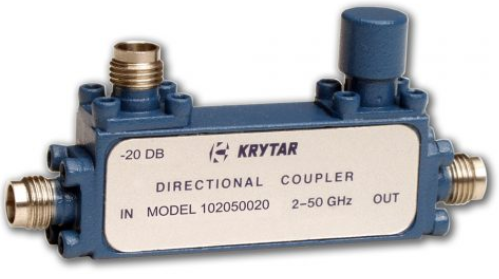

KRYTAR的新型產品102050020提高了多功能微帶線設計的選擇，應用在2.0至50GHz的寬帶頻率范圍內以單一化、緊湊型和輕量化的封裝展現出優異的耦合。
此外，102050020還提供了優質產品性能額定值，包括20dB、±1.2dB的標稱耦合（相較于輸出），頻率靈敏性為±0.65dB（2至26.5GHz）和±1.25（2至50GHz）。定向耦合器的插入損耗（包括耦合功率）低于1.7dB。方向性為>13dB，2-26.5GHz和>10dB，26.5-50GHz，VSWR在2-26.5GHz時為1.5，在26.5-50GHz時為1.8。額定輸入功率平均在20W，最高值為3kW。102050020定向耦合器配備行業標準2.4mm母連接器。緊湊型封裝規格僅有1.75英寸（長）x0.40英寸（寬）x0.65英寸（高），重量僅有1.2盎司。操作溫度為-54°C至85°C。
KRYTAR的耦合器致力于需用外部調整、精準監管、信號混合或頻偏輸送和反射檢測的技術應用需求設計。KRYTAR耦合器為諸多應用提供技術支持，包括電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號監測和測量、天線波束形成和EMC測試環境。對大多數空間受到限制的應用，緊湊型尺寸使KRYTAR定向耦合器成為理想化的解決方案。定向耦合器還能夠滿足脊形軍工用規格的需求制造。
KRYTAR還能滿足甚至超過關鍵性能和/或封裝規格的產品定制提供完整的技術服務。
規格
頻率min (GHz)：2
頻率max(GHz)：50
標稱聯軸器：20±1.2
頻率靈敏度 (dB)：2-26.5 GHz，±0.65；26.5-50 GHz，± 1.25
插入損耗（max dB）：1.7
指向性（dB min）：2-26.5 GHz，13；26.5-50 GHz，10
駐波比（max）：2-26.5 GHz，1.5；26.5-50 GHz，1.80
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
2 – 50 GHz 頻率操作
20 dB耦合
頻率靈敏度：±0.65 dB, 2 to 26.5 GHz, ±1.25 dB, 2 to 50 GHz
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
