?19370-01G 1.0mm(寬)插孔(母)直焊電纜連接器SOUTHWEST
發布時間:2023-06-25 16:50:05 瀏覽:1309

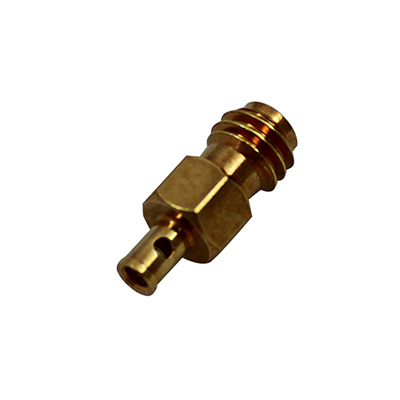

SOUTHWEST西南微波19370-01G連接器根據Southwest Microwave嚴苛的性能質量標準規定塑造,經久耐用,具備360°突起屏蔽環,操作溫度額定值為-55°C至+165°C。19370-01G連接器能夠在110GHz范圍之內實現無模式操控,提供搭配優良的阻抗、優異的可重復性及其行業內最少的VSWR(1.2:1)、插入損耗(0.6dB)和RF泄漏(≤-100dB)。
一般特征:
優化裝配
清除篩選與分級
模式自由至額定頻率

材質:
核心接觸點、機殼、襯套扣環:鈹銅(BeCu),UNSC17300,滿足ASTMB196。(REACH和RoHs規范性可能不能滿足包含用作電纜連接器和模塊的黃銅合金機殼材質的訂單。)
連接螺母:不銹鋼板UNSS30300回火冷拔,滿足ASTMA582
接觸捕獲珠環:滿足ASTMD5205高溫Ultem1000
電介質(僅限于SMA):純PTFE氟碳材質,滿足ASTMD1710,類型1,等級1B級
飾面板:
核心接觸點、機殼、襯套:鍍金,滿足MIL-DTL-45204,II型,C級,化學鍍鎳,滿足MIL-C-26074
根據ASTMA967鈍化處理
工作環境:
操作溫度:-55 ℃至+165 ℃
特征與優勢:
電纜線核心導線探入連接器后母插座中
外導線上的檢查孔
內嵌應力消除設備可適用電纜線核心導線的移動
通過清除核心導線上的電焊焊接變量,獲得更相同的電氣特性
檢查孔保障電纜線核心導線正確嵌入
SOUTHWEST西南微波公司成立于1981年,為毫米波和高功率射頻應用提供最高性能的互連產品。SOUTHWEST西南微波產品包含各種標準法蘭接頭、SMA接頭、N型頭連接器、TNC連接器、2.92mm連接器、2.40mm連接器、適配器、轉接頭等。SOUTHWEST產品以高性能、精密為技術優勢,SOUTHWEST廣泛應用于測試、軍工等項目。如各類毫米連接器、線纜等。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
