?2路SMA分配器和組合器ARRA
發布時間：2023-06-12 16:49:03 瀏覽：746
功率分配器和組合器在全球范圍內應用于微波射頻、中頻和微波體系的無源器件。

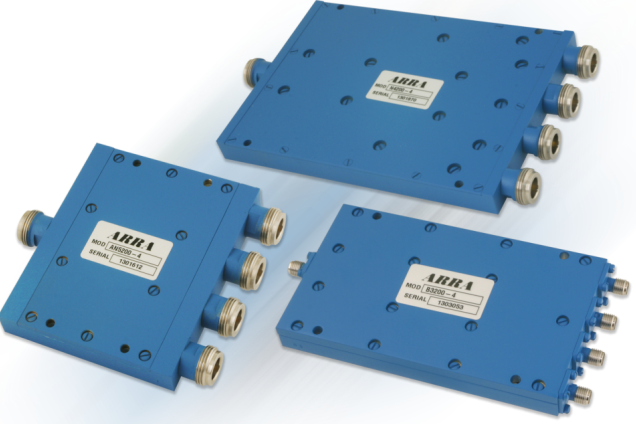

ARRA提供倍頻程、多倍頻程和窄帶規格的2路功率分配器和組合器。ARRA分配器和組合器包含0.005至18.0GHz上的不同頻率段，在輸出接口之間提供高寬比隔離，具備優異的波幅和相位均衡。針對倍頻程和多倍頻程模式，插入損耗在18GHz范圍之內通常高于1dB。ARRA分配器和組合器最壞情況下波幅均衡為±0.5dB至18GHz，而最壞情況下相位均衡為±6度。主要用于18GHz和±10度的2路功率分配器和組合器。
ARRA分配器和組合器適用于航天航空和商業市場，并應用于航天工程、有線和無線通信網絡，在諸多系統內，RF微波信號需要以最低的波幅和相位失真進行調整或組合。
SMA一般規格
工作頻段：1.0至18.0GHz
RF額定功率：20瓦均值1kW峰值（負載VSWR1.3）
材質：主體：鋁
射頻連接器：MIL-C-39012
表層處理：主體：滿足MIL-C-22750的ARRA Blue
ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.liaoyuan999.com/brand/48.html
OCTAVE BAND AND MULTI-OCTAVE BAND SMA MODELS |
Frequency Range
(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB)** | Amplintude Balance
(±dB) | Phase balance
(±dB) | Outline | Model No. |
0.005-05 | 23 | 1.30 | 0.5 | 0.2 | 2 | 1 | 0200-2 |
0.5-1.0 | 20 | 1.20 | 0.3 | 0.2 | 2 | 2 | 2200-2 |
1.0-2.0 | 20 | 1.25 | 0.3 | 0.2 | 3 | 3 | A3200-2 |
0.75-4.0 | 20 | 1.40 | 0.3 | 0.2 | 3 | 3 | 2-4200-2 |
1.0-4.0 | 20 | 1.30 | 0.3 | 0.2 | 3 | 3 | 3-4200-2 |
2.0-4.0 | 20 | 1.30 | 0.3 | 0.2 | 3 | 4 | A4200-2 |
4.0-8.0 | 18 | 1.60 | 0.6 | 0.2 | 3 | 6 | 5200-2 |
1.0-8.0 | 17 | 1.50 | 1.0 | 0.3 | 4 | 5 | A3-5200-2 |
8.0-12.4 | 16 | 1.60 | 0.6 | 0.2 | 4 | 7 | B6200-2 |
12.4-18.0 | 16 | 1.60 | 1.0 | 0.5 | 6 | 7 | B9200-2 |
8.0-18.0 | 16 | 1.60 | 1.0 | 0.5 | 6 | 7 | A6-9200-2 |
SPECIAL NARROW BAND SMA MODELS |
Frequency Range
(GHz) | Isolation
(Min dB) | VSWR
(Max) | Insertion Loss
(Max dB)** | Amplintude Balance
(±dB) | Phase balance
(±dB) | Outline | Model No. |
0.75-1.4 | 20 | 1.3 | 0.3 | 0.15 | 1 | 3 | A2200-2X |
0.9-1.3 | 23 | 1.3 | 0.3 | 0.20 | 2 | 3 | A2200-2Y |
2.0-2.5 | 20 | 1.2 | 0.3 | 0.20 | 2 | 4 | A4200-2X |
3.7-4.2 | 20 | 1.3 | 0.3 | 0.20 | 3 | 4 | A4200-2Y |
3.7-6.4 | 20 | 1.5 | 0.5 | 0.20 | 3 | 6 | 5200-2X |
5.4-5.9 | 20 | 1.3 | 0.5 | 0.20 | 3 | 6 | 5200-2Y |
5.7-6.5 | 20 | 1.3 | 0.5 | 0.20 | 3 | 6 | 5200-2Z |
9.10-10.5 | 18 | 1.5 | 0.6 | 0.20 | 3 | 7 | A6200-2Y |
12.4-18.0 | 16 | 1.5 | 0.6 | 0.20 | 3 | 7 | A9200-2X |
14.0-14.5 | 16 | 1.5 | 1.0 | 0.20 | 6 | 7 | A9200-2Y |
14.0-15.5 | 16 | 1.5 | 1.0 | 0.20 | 6 | 7 | A9200-2Z |
16.0-17.0 | 16 | 1.6 | 1.2 | 0.30 | 6 | 7 | B9200-2AA |
