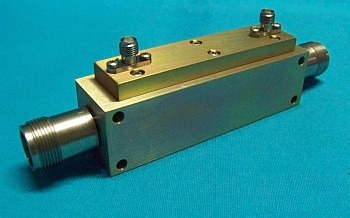

ATM Microwave 900瓦大功率定向耦合器 - SC 型

發布時間：2023-05-26 16:54:07 瀏覽：1689

ATM Microwave大功率定向耦合器在緊湊型封裝中具備高精度耦合電路、低插入損耗和高全局性。標準模塊對于多種不同類型的頻率范圍進行了調整，而且可以選用耦合電路值。ATM Microwave大功率定向耦合器特別適合采集或投入對同軸電纜影響可忽略的信號。大功率定向耦合器能夠輕而易舉地根據不同的耦合電路響應或頻率范圍進行調整。

電氣

RF射頻連接器：輸入/輸出：Type-SC(F)；耦合電路臂：SMA(F)

射頻功率：900W均值。10KW最高值。

耦合電路：30dB、40dB、50dB標準，其它值適用

機械

構造：空氣管道設計

射頻連接器：Sc母線，SMA母耦合電路臂不銹鋼板

表層處理：與眾不同的耐腐蝕性316不銹鋼板環氧涂層IAWMIL-F-14072顏色灰灰色

ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.

深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。

詳情了解ATM Microwave請點擊：http://www.liaoyuan999.com/brand/53.html

ATM Microwave.jpg

Freq (GHz)	Coupling (dB)	Freq Sens (+/- dB)	Dir. (dB min)	Ins. Loss (dB)		VSWR max.		Model No
Freq (GHz)	Coupling (dB)	Freq Sens (+/- dB)	Dir. (dB min)	Excluding Coupling	True	Main	Sec	Model No
0.50 - 2.0	30+/-0.5 40+/-0.5 50+/-0.5	1.2	18	0.15 0.15 0.15	0.20 0.20 0.20	1.20	1.30	CHPsc22D-30 CHPsc22D-40 CHPsc22D-50
0.86 - 1.7	30+/-0.5 40+/-0.5 50+/-0.5	0.8	23	0.15 0.15 0.15	0.20 0.20 0.20	1.20	1.30	CHPsc23L-30 CHPsc23L-40 CHPsc23L-50
1.0 - 2.0	30+/-0.5 40+/-0.5 50+/-0.5	0.8	23	0.15 0.15 0.15	0.20 0.20 0.20	1.20	1.30	CHPsc23-30 CHPsc23-40 CHPsc23-50
2.0 - 4.0	30+/-0.5 40+/-0.5 50+/-0.5	0.8	23	0.15 0.15 0.15	0.20 0.20 0.20	1.25	1.30	CHPsc24-30 CHPsc24-40 CHPsc24-50
4.0 - 8.0	30+/-0.5 40+/-0.5 50+/-0.5	0.8	21	0.15 0.15 0.15	0.20 0.20 0.20	1.30	1.30	CHPsc25-30 CHPsc25-40 CHPsc25-50
1.0 - 4.0	30+/-0.5 40+/-0.5 50+/-0.5	0.8	22	0.15 0.15 0.15	0.20 0.20 0.20	1.20	1.30	CHPsc23E-30 CHPsc23E-40 CHPsc23E-50
0.8 - 4.2	40+/-0.5 50+/-0.5	1.3	20	0.15 0.15	0.20 0.20	1.20	1.30	CHPsc22L-40 CHPsc22L-50
2.0 - 8.0	30+/-0.5 40+/-0.5 50+/-0.5	0.8	19	0.15 0.15 0.15	0.20 0.20 0.20	1.30	1.30	CHPsc24F-30 CHPsc24F-40 CHPsc24F-50
