?Mi-Wave千分尺型可變波導衰減器(523 系列)
發布時間:2023-04-23 16:45:34 瀏覽:1361
可變波導衰減器是種用作調整微波信號強度的元器件。適合于微波組件中,通常用于微波信號衰減、功率測量、相位噪聲檢測、增益控制等領域。可變波導衰減器性能穩定,操作簡單,工作頻帶寬,精確度高,適用于各種網絡通訊、雷達探測、導航系統等領域。

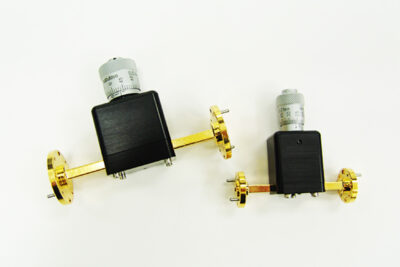

Mi-Wave的523系列千分尺驅動校準衰減器是緊湊型高精密衰減器在標準波導尺寸規格從18到220GHz。
Mi-Wave是商用型和軍工用毫米波產品全球領航者,可以提供毫米波器件和模塊解決方案。產品線涵蓋:放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等,所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品,歡迎咨詢。
詳情了解Mi-Wave請點擊:http://www.liaoyuan999.com/brand/52.html
模型 | 最低頻率(GHz) | 最大頻率(GHz) | 衰減范圍 (dB) | 平均功率處理 | 0 dB 設置時的插入損耗 | 射頻端口 |
523K/595 | 18 | 26.5 | 0-30 | 0.3 | 0.3 | WR-42 波導 UG-595/U 法蘭 |
523A/599 | 26.5 | 40 | 0-30 | 0.3 | 0.3 | WR-28 波導 UG-599/U 法蘭 |
523B/383 | 33 | 50 | 0-30 | 0.3 | 0.4 | WR-22 波導 UG-383/U 法蘭 |
523U/383 | 40 | 60 | 0-25 | 0.2 | 0.3 | WR-19 波導 UG-383/UM 法蘭 |
523V/385 | 50 | 75 | 0-25 | 0.2 | 0.4 | WR-15 波導 UG-385/U 法蘭 |
523E/387 | 60 | 90 | 0-25 | 0.6 | 0.3 | WR-12 波導 UG-387/UM 法蘭 |
523W/387 | 75 | 110 | 0-25 | 0.1 | 0.4 | WR-10 波導 UG-387/UM 法蘭 |
523F/387 | 90 | 140 | 0-30 | 0.1 | 0.5 | WR-08 波導 UG-387/UM 法蘭 |
523D/387 | 110 | 170 | 0-25 | 0.1 | 0.5 | WR-06 波導 UG-387/UM 法蘭 |
523G/387 | 140 | 220 | 0-25 | 0.1 | 0.8 | WR-05 波導 UG-387/UM 法蘭 |
