?XCL212系列線圈一體型DC/DC轉換器TOREX
發布時間:2023-04-04 16:41:33 瀏覽:6728

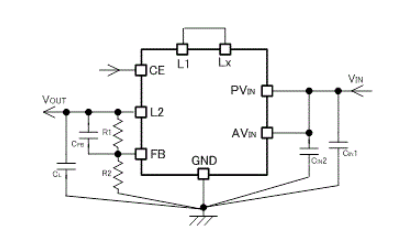

TOREX電源XCL212系列把線圈和控制IC構成的一體化的超小型(3.1mm×4.7mm,h=1.3mm)降壓DC/DC轉換器。根據把線圈內置在封裝模塊內,促使線路板布置更加簡易,能夠把因電路布線的線路所引起的異常操作或噪音等控制在最小限度。
XCL212系列轉換器輸入電壓范圍在2.7V~6.0V之間。輸出電壓適用電阻功率從0.9V隨意設置。XCL212系列轉換器可以在輕負載時減少輸出功率,實現從輕負載到重負載整體區域范圍高效率。軟啟動時間段設置為1ms(TYP.),能夠讓輸出電壓高速度啟動。限制電流量性能被設置為4.0A(TYP.)。配置了UVLO(Under Voltage Lock Out)性能,當輸入電壓在2.4V(TYP.)以下時,強制性暫停內部驅動晶體管作業。當CE=Low時,通過CL放電性能將CL(負載電容)中的電荷放電,將損耗電流量控制在1.0μA以下。
特征
輸入電壓范圍:2.7V~6.0V
輸出電壓:0.9V~VIN(FB電壓=0.8V±2%)
輸出電流:2.0A
高轉換效率:0.94
控制方式:PWM/PFM自動切換控制
環境溫度:-40℃~+85℃
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.liaoyuan999.com/brand/62.html
