?2 路、3 路、4 路、6 路和 8 路功率分配器MegaPhase

發布時間：2023-03-07 16:55:55 瀏覽：887

MegaPhase利用其2路、3路、4路、6路和8路功率分配器配備，為低功率和高功率數據技術應用具備低插入損耗處理方案。MegaPhase采用集總元件或帶狀線電源技術，標準及產品定制具備高端口到端口隔離和嚴苛的相位容差及其最好VSWR。

SMA連接器，具備3.5mm、2.92mm和2.4mm連接器

0.5–40GHz、倍頻程和多倍頻程帶寬

低插入損耗和波幅穩定

滿足MIL-DTL-23971

具備工作環境選擇

MegaPhase毫米波元器件成立于1998年，是美國著名的微波電纜供應商。MegaPhase公司設計和生產高可靠性射頻同軸線纜、連接器產品，MegaPhase毫米波線纜產品廣泛應用服務于微波于微波于光電系統，尤其是測試、防務電子、衛星通信、寬帶數據通信等。MegaPhase產品線頻率可達到DC-110GHz.

深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。

詳情了解MegaPhase微波電纜請點擊：http://www.liaoyuan999.com/brand/40.html

2 Way Power Divider

Model No.	Type	Freq (GHz)	Connectors	Isolation (dB, Min)	Insertion Loss (dB , Max)	Phase Balance (deg.,Max)	Amplitude Balance (dB, Max.)	VSWR Input (x.xx:1, max.)	VSWR Output (x.xx:1, max.)	CW Input(W) @ Load VSWR Out 1.2:1	CW Input(W) @ Load VSWR Out 2.0:1	Size
PD12-2N-3.25	2way	.5 -6GHz	N-F	17	1.3	4	0.4	1.6	1.35	30	10	3.25x2.46x.75
PD12-2S-3.25G	2way		SMA-F		1.3		0.4					3.25x2.46x.75
PD16-2S-4.25G	2way	.5-8GHz	SMA-F	16	0.8	6	0.9	1.5	1.5	20	5	4.75x1.00x.38
PD36-2S-9.2G	2way	.5-18GHz	SMA-F	14	1.9	10	0.9	1.8	1.8	20	5	4.75x1.00x.38
PD9-2S-10G	2way	2-18GHz	SMA-F	15	1	5	0.5	1.6	1.6	10	1	2.25x1.00x.38
PD4-2S-11G	2way	4-18GHz	SMA-F	18	0.6	4	0.5	1.6	1.4	10	1	1.00x1.00x.38

3 Way Power Divider

Model No.

Type

Freq (GHz)

Connectors

Isolation (dB, Min)

Insertion Loss (dB , Max)

Phase Balance (deg.,Max)

Amplitude Balance (dB, Max.)

VSWR Input (x.xx:1, max.)

VSWR Output (x.xx:1, max.)

CW Input(W) @ Load VSWR Out 1.2:1

CW Input(W) @ Load VSWR Out 2.0:1

Size

PD9-3S-10G

3way

2-18GHz

SMA-F

1.3

1.8

4.46x2.46x.38

4 Way Power Divider

Model No.	Type	Freq (GHz)	Connectors	Isolation (dB, Min)	Insertion Loss (dB , Max)	Phase Balance (deg.,Max)	Amplitude Balance (dB, Max.)	VSWR Input (x.xx:1, max.)	VSWR Output (x.xx:1, max.)	CW Input(W) @ Load VSWR Out 1.2:1	CW Input(W) @ Load VSWR Out 2.0:1	Size
PD16-2S-4.25	4way	.5-8GHz	SMA-F	15	4	8	1	1.9	1.6	20	5	6.25x2.97x.38
PD36-4S-9.2G	4way	.5-18GHz	SMA-F	15	4	8	1	1.9	1.6	20	5	6.25x2.97x.38

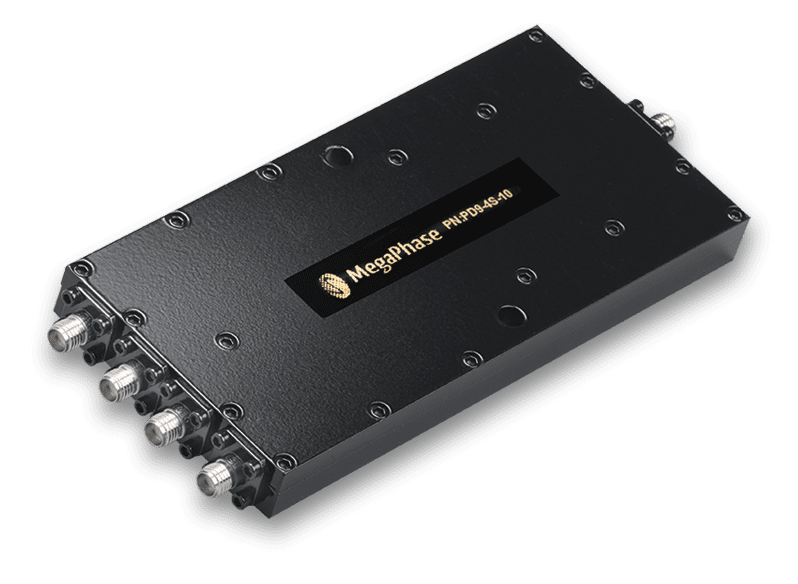

PD9-4S-10G	4way	2-18GHz	SMA-F	16	1.6	6	0.8	1.8	1.5	30	10	4.0x2.5x.38
PD4-4S-11G	4way	4-18GHz	SMA-F	18	1.2	10	0.8	1.8	1.6	30	10	1.98x1.46x.38

6 Way Power Divider

Model No.

Type

Freq (GHz)

Connectors

Isolation (dB, Min)

Insertion Loss (dB , Max)

Phase Balance (deg.,Max)

Amplitude Balance (dB, Max.)

VSWR Input (x.xx:1, max.)

VSWR Output (x.xx:1, max.)

CW Input(W) @ Load VSWR Out 1.2:1

CW Input(W) @ Load VSWR Out 2.0:1

Size

PD9-6S-10G

6way

2-18GHz

SMA-F

1.9

1.5

6.00x4.00x.38

8 Way Power Divider

Model No.

Type

Freq (GHz)

Connectors

Isolation (dB, Min)

Insertion Loss (dB , Max)

Phase Balance (deg.,Max)

Amplitude Balance (dB, Max.)

VSWR Input (x.xx:1, max.)

VSWR Output (x.xx:1, max.)

CW Input(W) @ Load VSWR Out 1.2:1

CW Input(W) @ Load VSWR Out 2.0:1

Size

PD9-8S-10G

8way

2-18GHz

SMA-F

2.4

1.9

1.5

5.75x4.46x.38
