ARRA定向耦合器SMA 型

發布時間：2023-03-01 16:26:13 瀏覽：1223

ARRA定向耦合器事實上是個不可缺少的檢測儀器。提供了簡易、便捷、準確的微波驅動力采樣方式，不需要操作器件和調整。與其它接觸探頭或耦合電路的功率采樣方式不同，ARRA定向耦合器還提供了分別正向功率和反射功率的重要性能。通過選擇僅僅在同一方向上傳輸?shù)尿?qū)動力作為設備專一性的函數，能夠驅使準確的VSWR檢測，并清除開槽線路所需要的機械運動。由于清除了反射差錯，當使用定向耦合器時，衰減檢測變得更準確。

ARRA的SMA定向耦合器是無源器件，作為耦合同軸電纜中的其他傳輸功率。SMA定向耦合器的帶寬、高導向性和高功率能夠滿足設計師在嚴苛應用中的需求。SMA定向耦合器通常采用2條鄰近的同軸電纜，有利于通過1條同軸電纜的驅動力能夠耦合到另一條同軸電纜。

一般規格

射頻功率：均值50瓦，峰值3KW

連接器：SMA母頭

材質：

主體：鋁

連接器：MIL-C-39012

表層處理：

連接器：鈍化處理

主體：滿足MIL-C-22750的ARRA Blue

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.liaoyuan999.com/brand/48.html

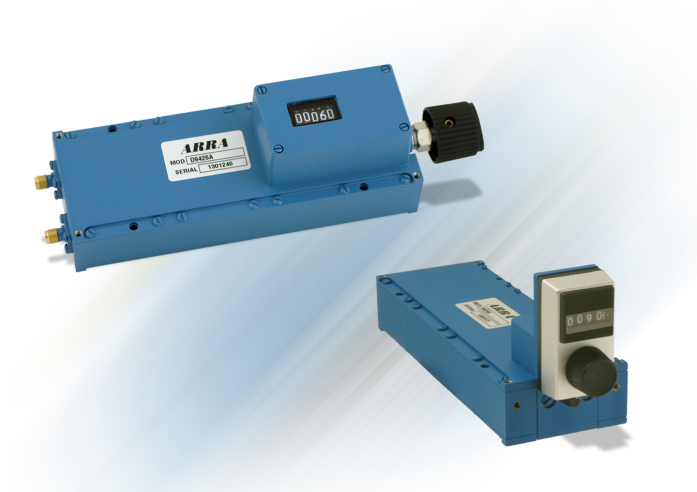

ARRA (10).png

Frequency Range (GHz)	Coupling (dB)		Directivity (Min dB)	VSWR (Max)		Insertion Loss (Max dB)	Outline	Model No.
				Prim	Sec
0.5-1.0	6	±1.25	25	1.10	1.10	0.25	1	2194-6
	10					0.20	1	2194-10
	20					0.20	1	2194-20
	30					0.15	2	2194-30
1.0-2.0	6	±1.25	25	1.15	1.15	0.20	3	3194-6
	10						3	3194-10
	20						3	3194-20
	30						4	3194-30
2.0-4.0	6	±1.25	22	1.15	1.15	0.20	5	4194-6
	10						5	4194-10
	20						5	4194-20
	30						6	4194-30
2.6-5.2	6	±1.25	20	1.25	1.25	0.20	7	4-5194-6
	10						7	4-5194-10
	20						7	4-5194-20
	30						8	4-5194-30
4.0-8.0	6	±1.25	20	1.25	1.25	0.20	7	5194-6
	10						7	5194-10
	20						7	5194-20
	30						8	5194-30
7.0-12.4	6	±1.00	20	1.30	1.30	0.40	7	6194-6
	10						7	6194-10
	20						7	6194-20
	30						8	6194-30
7.5-16.0	6	±1.25	15	1.40	1.40	0.50	7	6-9194-6
	10						7	6-9194-10
	20						9	6-9194-20
	30						9	6-9194-30
12.4-18.0	6	±1.00	15	1.30	1.40	0.50	7	9194-6
	10						7	9194-10
	20						9	9194-20
	30						9	9194-30
