?UTE Microwave波導環行器
發布時間：2023-02-02 16:54:04 瀏覽：1030
鐵氧體在微波頻率段具備旋磁性能。在波導環行器中添加鐵氧體可制作線性非互易模塊。波導環行器現已成為衛星通信、雷達探測、電子對抗等微波設備不可或缺的一部分。

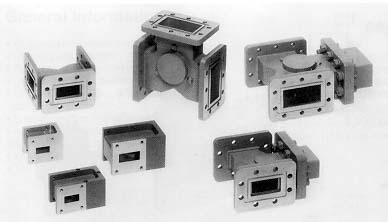

UTE Microwave波導鐵氧體電容器和隔離器的波導寬度為WR284至WR62(2.6-18GHz)。隔離器可以設置1w~1kw的電源端子。
一般規格
隔離度：26dB min
插入損耗：0.15dB max
VSWR：1.10:1 max
美國UTE微波，擅長于大功率微波隔離器和環形器產品，平均功率高達2000W，主要服務全球商用、軍用醫療和科研領域。
所有產品均符合美國軍標MIL-I-45208A 和 MIL-C-45662 標準。
深圳市立維創展科技有限公司，中國區授權代理銷售UTE Microwave產品，并提供技術支持。
詳情請點擊UTE Microwave請點擊：http://www.liaoyuan999.com/brand/54.html
Frequency Range (GHz) | Waveguide WR ( ) | Flange Type | Circulator Model # | Isolator
Model # |
3.62 - 4.20 | 229 | CPR-(G) | CWT-4907-W | CWT-4916-WT |
5.85 - 6.45 | 159 | CPR-(G) | CWT-4918-W | CWT-4917-WT |
5.85 - 6.45 | 137 | CPR-(G) | CWT-4873-W | CWT-4876-WT |
5.85 - 6.45 | 137 | CMR | CWT-4806-W | CWT-4804-WT |
6.40 - 7.20 | 159 | CPR-(G) | CWT-4878-W | CWT-4877-WT |
6.40 - 7.20 | 159 | CMR | CWT-4730-W | CWT-4729-WT |
6.40 - 7.20 | 137 | CPR-(G) | CWT-4926-W | CWT-4838-WT |
6.40 - 7.20 | 137 | CMR | CWT-4705-W | CWT-4707-WT |
7.90 - 8.40 | 112 | UG | CWT-5586-W | CWT-5597-WT |
8.50 - 9.60 | 90 | UG | CWT-5713-W | CWT-5634-WT |
10.7 - 11.7 | 90 | UG | CWT-5604-W | CWT-5598-WT |
10.7 - 11.7 | 75 | SQUARE | CWT-5756-W | CWT-5600-WT |
10.7 - 12.7 | 75 | SQUARE | CWT-5707-W | CWT-5706-WT |
11.7 - 12.7 | 75 | SQUARE | CWT-5757-W | CWT-5599-WT |
12.2 - 13.3 | 75 | SQUARE | CWT-5758-W | CWT-5601-WT |
14.0 - 14.5 | 75 | SQUARE | CWT-6348-W | CWT-6396-WT |
14.0 - 14.5 | 62 | UG | CWT-6334-W | CWT-6296-WT |
17.3 - 18.1 | 62 | UG | CWT-6341-W | CWT-6339-WT |
