Mi-Wave直讀式電子衰減器
發布時間：2023-02-02 16:50:05 瀏覽：631
衰減器主要應用于將高電壓信號衰減到一定數額的倍率(通常是指功率衰減)，從而實現安全或理想的功率電平，有利于技術測試，尤其是在射頻和微波中廣泛使用。

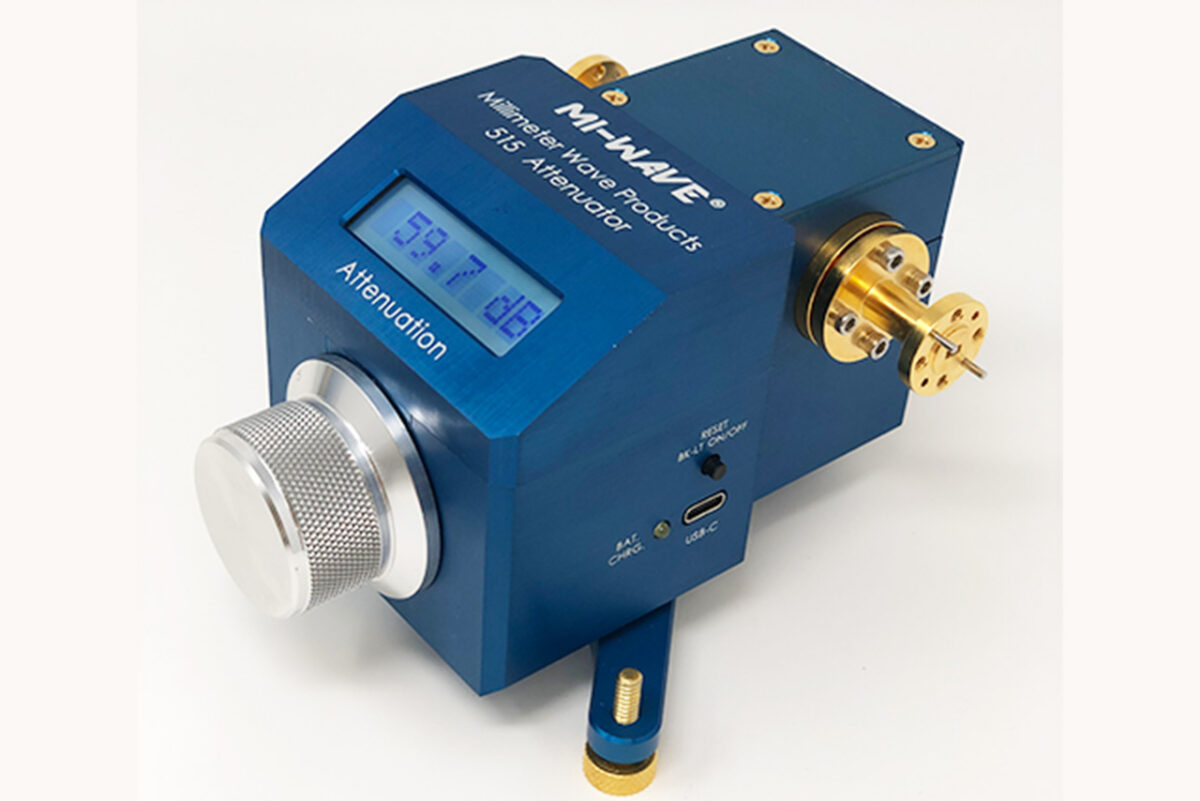

Mi-Wave的515系列直讀電子高精密衰減器利用設置在圓形波導模塊的旋轉電阻葉片提供0到60dB的校準衰減。515系列直讀電子高精密衰減器又被稱為高精密旋轉葉片衰減器。
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.liaoyuan999.com/brand/52.html
模型 | 最低頻率 (GHz) | 最大頻率 (GHz) | 插入損耗 (dB) 模型值 | 衰減范圍 (dB) | 分辯率 （dB） | 成功率處理 （w） | 射音端口 | 準性 |
515Ku/419 | 12.4 | 18 | 0.5 | 0-60 | 0.01 | 0.3 | 帶UG-419/U法蘭的 WR-62 波導 | 0.1 dB 或小于設置的 1% |
515K/595 | 18 | 26.5 | 0.5 | 0-60 | 0.01 | 0.3 | 帶UG-595/U法蘭的WR-42波導 | 0.1 dB 或小于設置的 1% |
515(34)/595 | 22 | 33 | 0.5 | 0-60 | 0.01 | 0.3 | 帶UG-595/U法蘭的 WR-34 波導 | 0.1 dB 或小于設置的 1% |
515A/599 | 26.5 | 40 | 0.5 | 0-60 | 0.01 | 10 | WR-28波導，UG-599/U法蘭 | 0.1 dB 或小于設置的 1% |
515B/383 | 33 | 50 | 0.7 | 0-60 | 0.01 | 7 | WR-22波導，UG-383/U法蘭 | 0.1 dB 或小于設置的 1% |
515U/383 | 40 | 60 | 1.0 | 0-60 | 0.01 | 5 | WR-19波導，UG-383/UM 法蘭 | 0.1 dB 或小于設置的 1% |
515V/385 | 50 | 75 | 1.2 | 0-60 | 0.01 | 5 | WR-15波導，UG-385/U 法蘭 | 0.1 dB 或小于設置的 1% |
515E/387 | 60 | 90 | 1.8 | 0-60 | 0.01 | 2 | WR-12 波導，UG-387/U 法蘭 | 0.1 dB 或小于設置的 1% |
515W/387 | 75 | 110 | 3.3 | 0-60 | 0.01 | 2 | WR-10 波導，UG-387/UM 法蘭 | 0.1 dB 或小于設置的 1% |
515F/387 | 90 | 140 | 3.4 | 0-60 | 0.01 | 0.1 | WR-08 波導，UG-387/UM 法蘭 | 0.1 dB 或小于設置的 1% |
515D/387 | 110 | 170 | 3.5 | 0-60 | 0.01 | 0.1 | WR-06 波導，UG-387/UM 法蘭 | 0.1 dB 或小于設置的 1% |
515G/387 | 140 | 220 | 3.8 | 0-60 | 0.01 | 0.1 | WR-05 波導，UG-387/UM 法蘭 | 0.1 dB 或小于設置的 1% |
