?CHA6710-FAB X波段中功率放大器UMS

發布時間：2023-01-05 16:45:43 瀏覽：675

UMS的CHA6710-FAB是款輸出功率為8至12.75GHz的兩級中功率放大器。CHA6710-FAB通常提供5W的飽和功率輸出和35%的額定功率加高效率。CHA6710-FAB專門用于雷達波段與空間下行ku波段通信網絡。

CHA6710-FAB選用GaN pHEMT工藝技術、0.25μm柵極長度、橫穿基板的通孔、空氣橋和電子束柵極光刻技術制作。

CHA6710-FAB推薦選用RoHS無鉛表面貼裝密封性陶瓷6x6mm2封裝，與SMD組裝設備一致.

主要特征

頻率范圍：8-12.75GHZ

高輸出功率：4.5W

高PAE:35%

線性增益值：22.5db

直流電偏壓：Vd=25伏Idq=0.2A

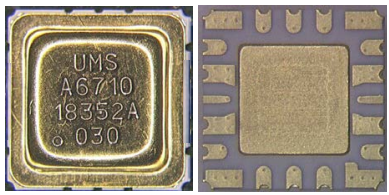

6x6mm密封性金屬陶瓷封裝

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞?hào)提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://www.liaoyuan999.com/brand/36.html

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Bias (V)	Case
	min	max
CHA6710-FAB	8	12.75	22.5	-	-	37	35 @ Psat	200	25	Hermetic SMD
