TPSM82823電源模塊替代
發布時間:2022-10-27 16:54:18 瀏覽:1238
TI的微型電源模塊產品TPSM82823由于采用內埋式芯片組裝工藝,其EMI特性具備良好的表現,十分適合光模塊這樣的高精密通信要求。從Broadcom的光傳輸方案介紹中,也可以看到這顆電源模塊的推薦。
實際的光模塊PCB尺寸空間極度緊湊,尤其是200G\400G高速傳輸產品。

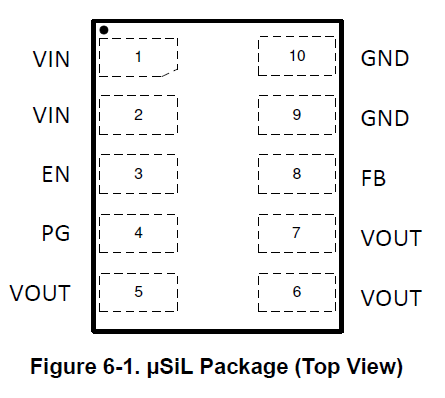

TPSM82823這顆電源模塊的引腳定義十分簡單,示意圖如下:
電性能參數如下:
輸入電壓 | 輸出電壓 | 工作電流 | 體積尺寸 |
2.4~5.5V | 0.6~4V | 3A | 2.0*2.5*1.1mm |

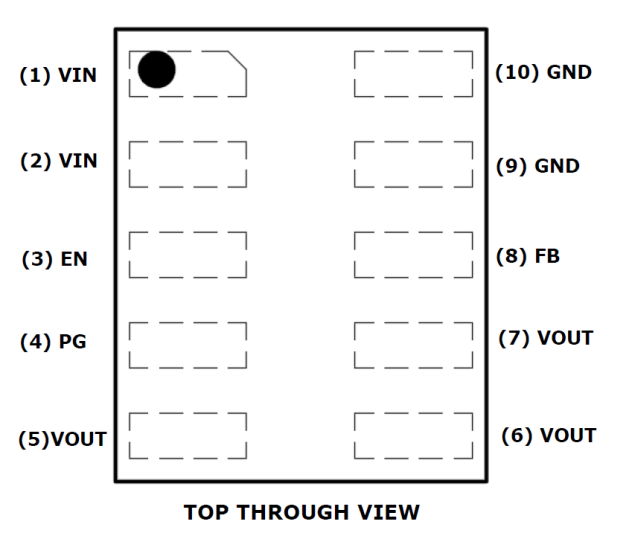

矽力杰也推出了原位替代產品SQ7600D,引腳定義和封裝與TI的一致。
與TI的市場服務狀態相比較,Cyntec推出同款原位替代電源模塊產品MUN3CAD03-JB, 已經計劃在2022年Q4量產供貨。

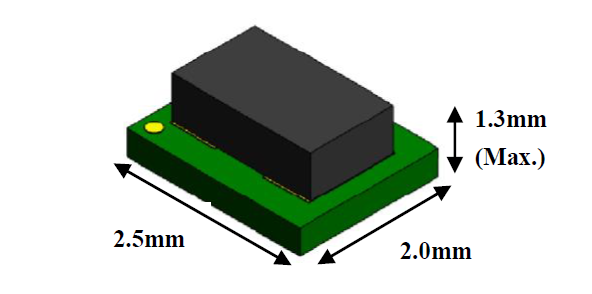

實物示意圖如下:

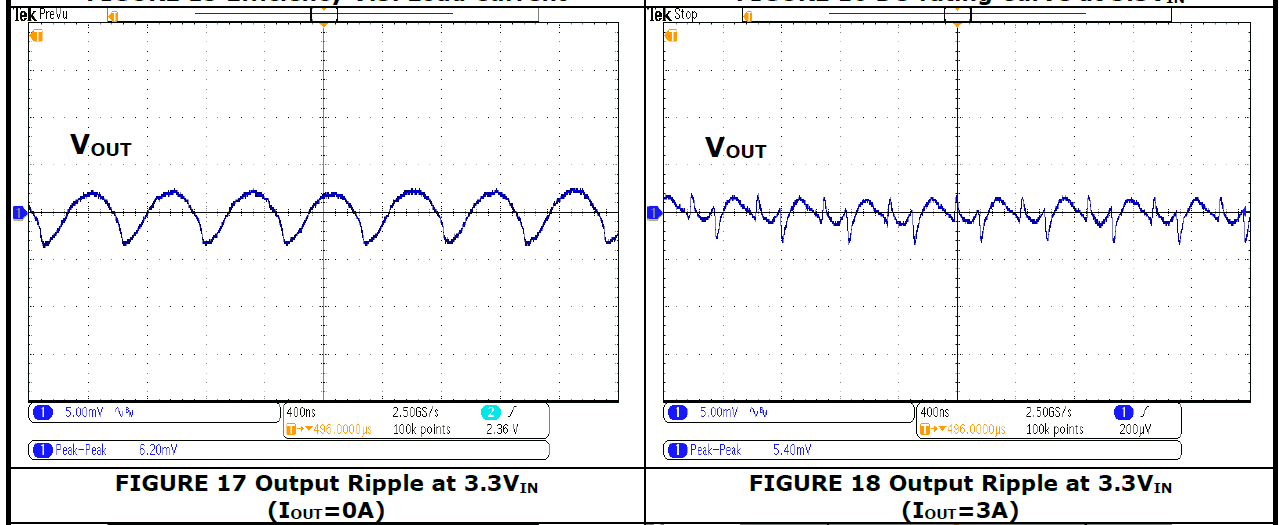

這顆MUN3CAD03-JB也具有優秀的紋波特性,如下圖:
如需要免費送樣,歡迎聯絡與我們。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊產品,交期4-6周,部分現貨庫存供貨,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.liaoyuan999.com/brand/16.html
