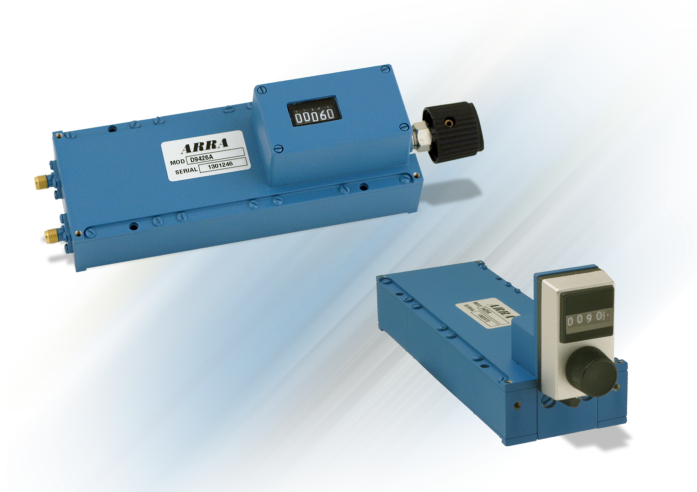

ARRA直接校準移相器:DC-18 Ghz
發布時間:2022-09-29 17:07:00 瀏覽:733
ARRA直接校準移相器具備非常高的精密度和非常高的相位調整分辨率。數字讀值以0.01°/GHz的增長校準,精密度為±0.1°。ARRA直接校準移相器雖然安裝在1GHz下校準,但是通過將相位讀數乘上GHz之內輸出功率,能夠很輕松地在其它頻率下應用。
一般規范
工作頻段:DC-18GHz
回波損耗:1.3至4GHz
1.5至12GHz
1.6至18GHz
插入損耗:0.5dB至8GHz
0.75dB至12GHz,
1.0dB至18GHz
射頻功率:100瓦,平均峰值5kW
連接器:SMA內螺紋標準
操控:1/4“非平移
材質:車體-鋁
連接器-MIL-C-39012
安裝要求:4個通孔,3個螺紋孔
飾面:滿足MIL-C-22750的ARRA Blue
ARRA為美國知名的微波元件制造商,擅長于同軸和波導接口產品,ARRA產品線包含:衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司,授權代理銷售ARRA產品,歡迎客戶咨詢。
詳情了解ARRA請點擊:http://www.liaoyuan999.com/brand/48.html
Frequency Range | Insertion Delay | Minimum Phase | Dimensions - Inches | Model No. | |
A | B | ||||
DC-18.0 | 0.88 min | 60° / GHz | 5.50 | 3.625 | 9425A |
DC-18.0 | 0.68 min | 30° / GHz | 3.75 | 1.875 | 9425B |
DC-12.0 | 1.20 min | 90° / GHz | 8.00 | 6.125 | 6425E |
