芯片式電源模塊TPS82085SIL替換調試案例分享

發布時間:2022-09-07 17:17:12     瀏覽:1946

客戶采用FPGA方案,原來采用TI的電源模塊TPS82085供電,由于TI物料缺貨,則采用P2P替代的方案采用Cyntec的型號MUN3CAD03-SE

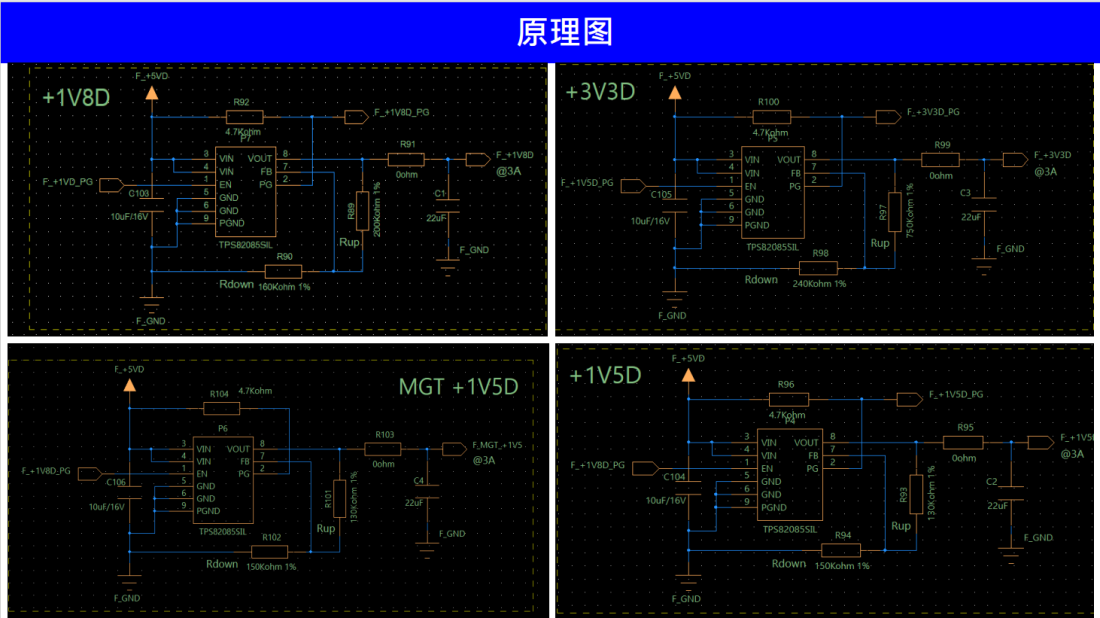

客戶焊板后,反饋其板上MUN3CAD03-SE4路電源模塊電壓輸出不正常。如下原理圖所示,MUN3CAD03-SE是原位替代TPS82085SIL

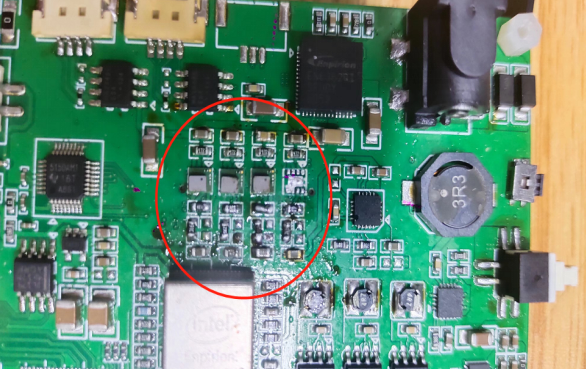

實際電路板,圖片:




首先我們使用萬用表量測輸出管腳電壓,發現4路輸出電壓都不對,都偏大,應該輸出3.3v的電壓,實際測試有4.2V,我們量測了芯片的輸入電壓,和EN引腳,都沒有發現問題。

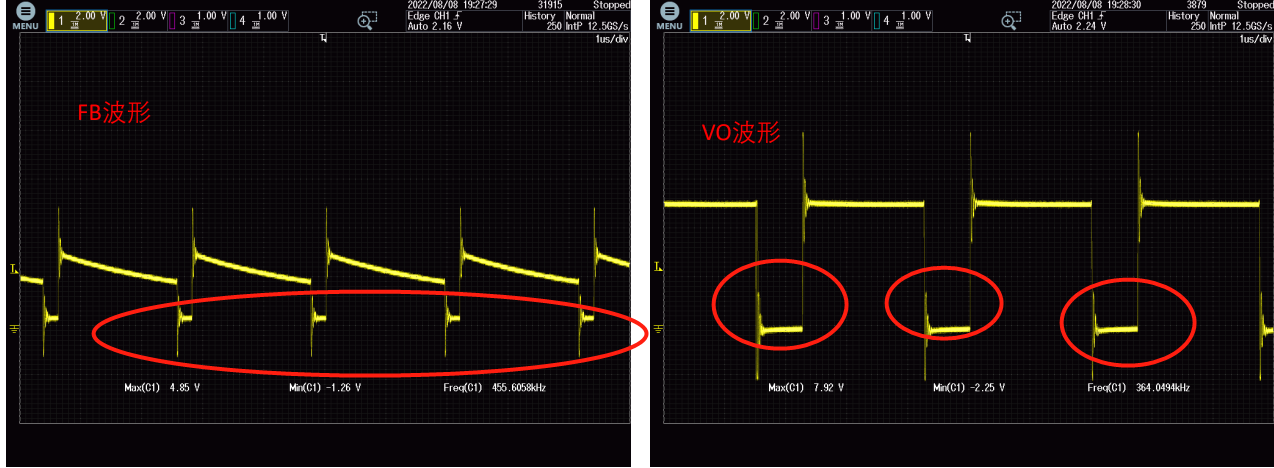

改用示波器量測FB管腳,輸出管腳VO電壓。波形如下:



可以看出FB電壓,vo電壓(注vo為vout)都有一段時間往下掉電,而正常的電壓不會往下掉。



重新觀察量測點,發現客戶板上的0 Ohm電阻沒有貼片。而這就意味著輸出端vo沒有輸出電容,也沒有輸出回流電路。 但是輸出電容在buck拓撲中是不可或缺的重要的器件。 去除輸出電容就意味著電感中的能量不能及時釋放,會不斷累積。 所以導致萬用表測試輸出電壓顯示偏大,示波器測試有往下掉電的波形。

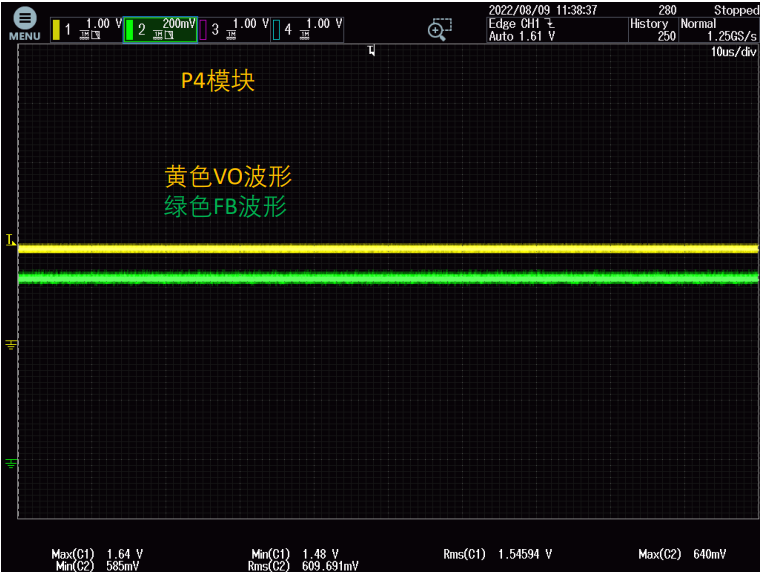

0 Ohm電阻(一直未上件) 短接,重新量測,發現FB,VO電壓恢復正常




總結: 通過將0 Ohm電阻短接后,輸出電壓及FB電壓均恢復正常。 印證了我們的分析,確實是沒有輸出電容后,輸出電感能量不斷累積造成輸出電壓抬高,從而掉電

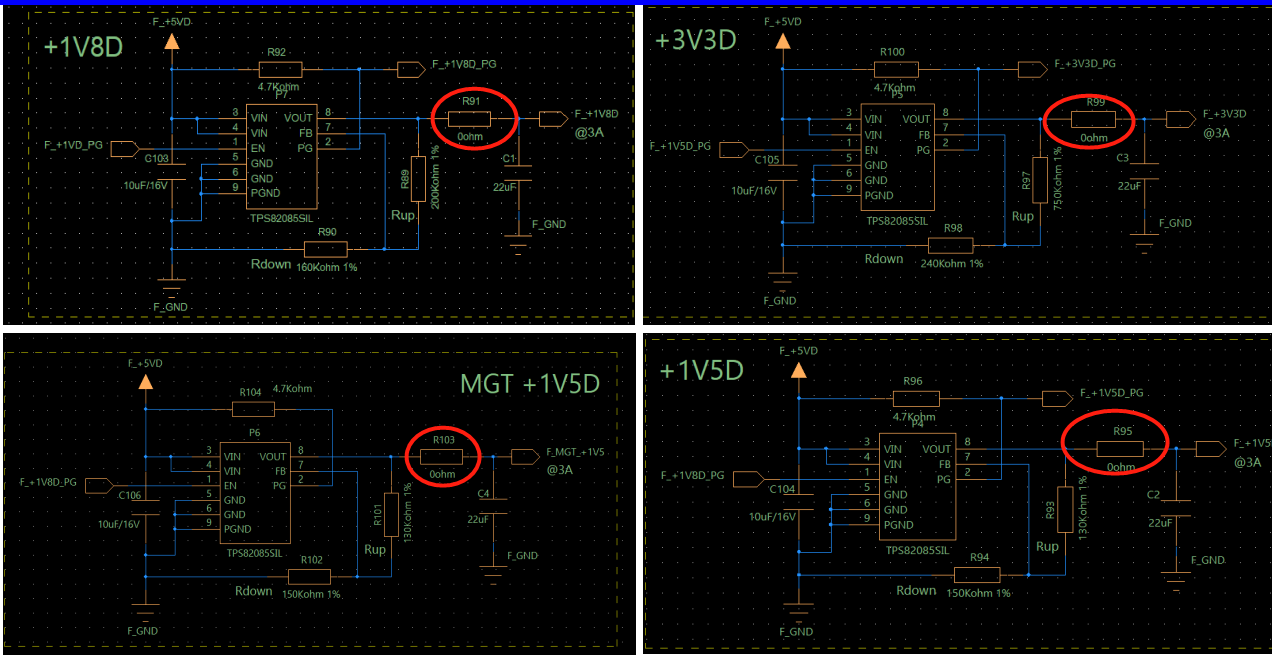

如下圖原理圖所示:紅圈電阻在實際電路板上客戶并沒有貼上。斷開后,后端的電容C1,C2,C3,C4就不能和前面的電路組成回流電路,導致輸出電壓異常。


深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。

詳情了解Cyntec電源模塊請點擊:http://www.liaoyuan999.com/brand/16.html
