SemiGen衰減器
發布時間:2022-08-30 16:45:41 瀏覽:1067

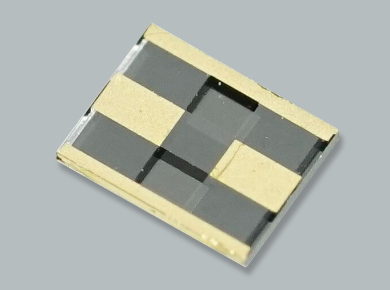

SemiGen的01311衰減器芯片產品系列致力于實現精準和緊密平坦度,在SemiGen的1-10dB焊層上衰減精密度為±0.2dB,在SemiGen的11-20dB焊層上衰減精密度為±0.3dB。SemiGen在配送前對每個衰減器芯片展開100%檢測,以檢驗它們是否滿足規格參數。
熔融石英電解介質
模具規格尺寸:
尺寸=.080”
寬度=.100”
薄厚=.010”
公差:尺寸和寬度+/-.002”
薄厚+/-.0005”
電源電路側
TaN
TiW800?
Au120μ”min.
側面
TiW800?
Ni1500?
Au120μ”
衰減器和衰減器墊特征
增長值
1dB至20dB,增長量為1dB。可以根據需要提供更高值
基材
規范衰減器要在石英上生產出來的,但也可以根據需要提供氧化鋁和氮化鋁基材。
薄膜穩定性能
在125°C下1000小時之后電阻變動低于0.1%
電阻溫度系數
-55°C至+150°C范圍之內低于±100ppm
功率處置特性
70°C時1WCW(三個0.001Au鍵合線,各個導體)
SemiGen是美國一家晶圓級射頻器件實力派制造商,從晶圓到封裝器件, 品類豐富,從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883,SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司,授權代理于中國區域銷售SemiGen產品,并提供售前和售后技術支持服務。
詳情了解SemiGen請點擊:http://www.liaoyuan999.com/brand/64.html
型號 # | 標稱衰減 (dB) | 部分 # | 標稱衰減 (dB) |
01311-01A | 1 | 01311-11A | 11 |
01311-02A | 2 | 01311-12A | 12 |
01311-03A | 3 | 01311-13A | 13 |
01311-04A | 4 | 01311-14A | 14 |
01311-05A | 5 | 01311-15A | 15 |
01311-06A | 6 | 01311-16A | 16 |
01311-07A | 7 | 01311-17A | 17 |
01311-08A | 8 | 01311-18A | 18 |
01311-09A | 9 | 01311-19A | 19 |
01311-10A | 10 | 01311-20A | 20 |
