ARRA多線移相器:DC-2 GHz
發布時間:2022-08-10 17:01:30 瀏覽:748
ARRA多線移相器選用多線“開孔”結構設計,當中僅更改中心導線的長度從而實現相變。在設計上綜合了可靠性高、小封裝尺寸和長延時調整。
ARRA多線移相器提供可選擇的數字讀數,直接校準1GHz的度數。其它頻率的讀數可以通過將相位讀數乘以GHz頻率獲取的。3448B型的分辨率為0.1,精度為±0.5°/GHz,2448A型的精度為±1.5°/GHz。
一般規格
頻率范圍:2448A型:DC-LO GHz;3448B型:DC-2.0GHz。
VSWR:2448A型:1.3至Q.5GHz、1.5至1.0GHz;
3448B型:1.3至1.0GHz、1.5至2.0GHz。
插入損耗:
2448A型:0.5dB至0.5GHz,0.75dB至1.0GHz;
3448B型:0.5dB至1.0GHz,0.75dB至2.0GHz。
射頻功率:100瓦平均5kW最高值;
連接器:SMA Fstrongale標準;
操控:1/4"非平移;
材質:主體-鋁;連接器-MIL-C-39012;
組裝規定:8個通孔-Form0-3210,4個通孔-Form0-3213;
表層處理:適用于MIL-C-22750的ARRA Blue;

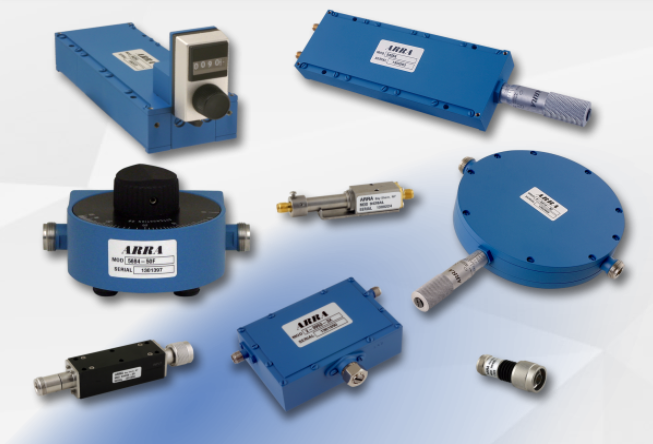

ARRA為美國知名的微波元件制造商,擅長于同軸和波導接口產品,ARRA產品線包含:衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司,授權代理銷售ARRA產品,歡迎客戶咨詢。
詳情了解ARRA請點擊:http://www.liaoyuan999.com/brand/48.html
頻率范圍 | 插入延遲 | 最小相位 | 構成因素 | 型號 |
DC-1.0 | 3.75 min | 900°/GHz | 0-3210 | 2448A |
DC-2.0 | 2.2 min | 360°/GHz | 0-3213 | 3448B |
