FPGA芯片的供電
發布時間:2022-06-15 16:47:32 瀏覽:3295
采用FPGA芯片進行項目開發,經常會涉及到電源的選型問題, 以前的供電電壓有5V、 3.3V 、 2.5V 、1.8V、1.5V、1.2V、1.0V。隨著FPGA工藝從90nm進化到40nm, 整個芯片的功耗也進一步降低,則常用系列FPGA的外部供電逐步變小,目前應用電壓范圍在0.72~1.05V,而隨著FPGA功率的增加,實際對電源的電流需求隨之增加,甚至達到幾十A 。

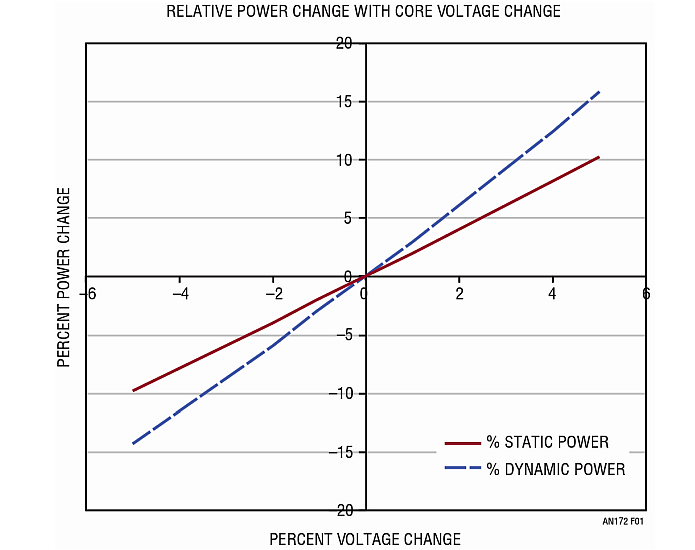

給FPGA的核心VCCINT進行供電,早期的硬件工程師采用分立式設計方案,一般都需要加上專門的濾波電路來去除DC-DC電壓芯片的紋波和噪聲。在FPGA工藝迭代的同時,晶體管泄漏電流會導致動態和靜態功耗急劇增加,對電源的紋波和噪聲的控制,則刻不容緩。

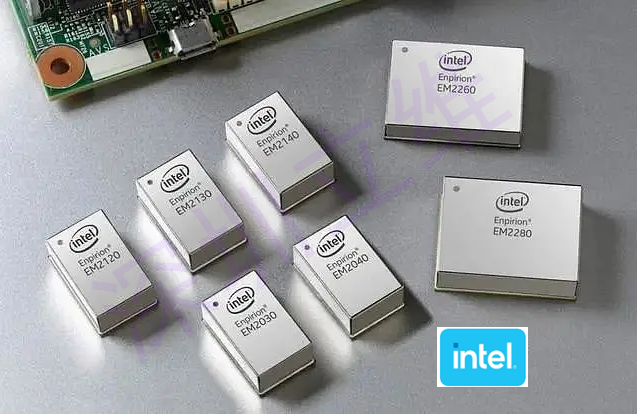

從目前主流的供電方案,我們發現XILINX 和ALTERA主要采用 ADI(LINEAR) 、TI的微型電源模塊,如 LTC3887,LTC2977和LTM4677。 后來INTEL在收購ALTERA的時候,同時收購了Enpirion這家電源模塊廠商(后來于2020年出售給臺灣立锜)。

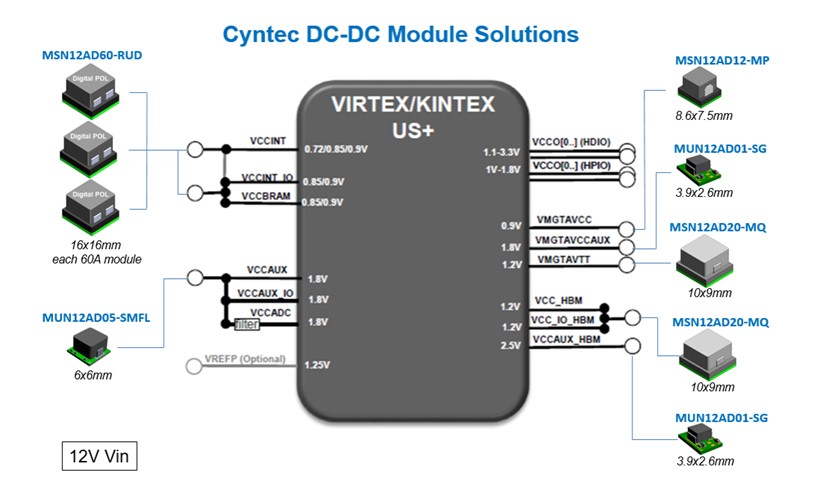

在FPGA應用的電源方面,臺灣臺達/Cyntec 早在2007年開始就提供多樣化微型電源模塊產品。
在低功率方面提供:
型號 | 封裝尺寸 | 輸入電壓 | 輸出電壓 | 工作電流 |
MUN12AD03-SEC | 2.8*3.0*1.5mm | 4.5~17.0V | 0.8~5.5V | 3A |
MUN12AD05-SMFL | 6.0*6.0*3.5mm | 4.5~20.0V | 0.6~1.8V | 5A |
MPN12AD06-TS | 12.19*12.19*5.4mm | 4.5~17.0V | 0.6~5.5V | 6A |
MSN12AD12-MP | 8.6*7.5*6.5mm | 4.5~16.0V | 0.6~5.5V | 12A |
MSN12AD20-MQ | 10.0*9.0*6.5mm | 4.5~15.0V | 0.6~5.5V | 20A |
這顆物料P2P替代TI的 TPS82130SILR,被眾多客戶認可。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN12AD03-SEC替代TPS82130SILR請點擊:http://www.liaoyuan999.com/article/2941.html
