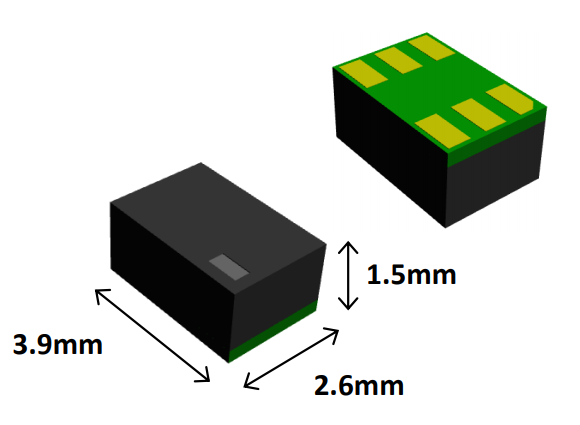

MMN12AD01-SG模塊Cyntec

發布時間:2022-06-13 16:55:40     瀏覽:1495

MMN12AD01-SG應聯接具備低交流阻抗電源和高電感的電源模塊,其中電路電感會影響電源模塊的穩定性。輸入電容需要直接置放在MMN12AD01-SG的輸入管腳上,以最小化輸入紋波電壓并保障MMN12AD01-SG穩定性。


為了減少輸出紋波并提高階躍負載波動時的動態響應,需要在輸出端采用額外的電容器。建議采用低ESR高聚物和陶瓷電容器,以提高MMN12AD01-SG的輸出紋波和動態響應。

MMN12AD01-SG具備內部0.6V±2%參考電壓。輸出電壓可通過分頻電阻RFB編程,該電阻與FB管腳和GND管腳有關。輸出電壓可按公式1計算。(R1集成在電源模塊中:100KΩ+/-1%


MMN12AD01-SG集成化了補償器件,以實現優良的穩定性和迅速的瞬態響應。在一些應用中,在VoutFB之間增加100pF陶瓷蓋可能會深化加速負載瞬態響應,因此建議用作具備大負載瞬態階躍需求的應用。

所有熱實驗要求均滿足JEDECEIJ/JESD51標準。因此,實驗板尺寸為30mm×30mm×1.6mm,共4層。MMN12AD01-SG感測點機殼溫度如圖29所示。然后,在0LFM要求下,采用安裝在合理有效熱導率測試板上的器件檢測Rthjchoke-a)。MMN12AD01-SG模塊設計用作機殼溫度低于110°C時采用,無論輸出電流、輸入/輸出電壓或環境溫度如何改變。

深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。

詳情了解Cyntec請點擊:http://www.liaoyuan999.com/brand/16.html
