?TPS82130緊缺物料MUN12AD03-SEC替代應用筆記
發布時間：2022-05-12 16:34:31 瀏覽：1758
當前市場上TI的物料TPS82130、TPS82140、TPS82150緊缺，導致渠道商價格溢價超過50倍，IC的原本的價值已經被扭曲。誠然TI的物料品質無可挑剔，被全球客戶認可，如何解決如此窘境，臺達Cyntec適時提出了pin to pin原位替代方案。
型號 | 輸入電壓 | 輸出電壓 | 電流 |
TPS82130 | 3~17V | 0.9~6V | 3A |
TPS82140 | 3~17V | 0.9~6V | 2A |
TPS82150 | 3~17V | 0.9~6V | 1A |
TPSM82903 | 3~17V | 0.4~5.5V | 3A |

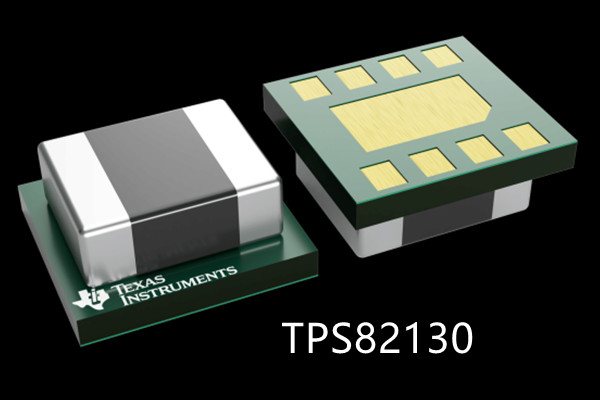

這個微型POL電源模塊，體積小，僅為3.0mm x 2.8mm x 1.5mm，集成了DC-DC芯片、電感，極大地簡化了客戶設計，同時可以提供極佳EMI特性。
而Cyntec的原位替代產品 MUN12CAD03-SEC , 以完全不用改動PCB,并且以超低的紋波特性，被廣泛應用于儀表、通信、服務器等領域。
1. 參數對比
型號 | 尺寸 | 輸入電壓 | 輸出電壓 | 電流 | Vfb |
TPS82130 | 2.8*3.0*1.5mm | 4.5~17.0V | 0.9~6.0V | 3A | 0.8V |
MUN12AD03-SEC | 2.8*3.0*1.5mm | 4.5~17.0V | 0.8~5.5V | 3A | 0.6V |
2. 替換應用指導：
（1）TPS82130是通過內部電壓鉗位控制啟動期間的輸出電壓斜率，來避免過大的浪涌電流并確保受控的輸出電壓上升時間。當 EN引腳被拉高時，器件會在 55μs（典型值）的延遲后開始開關，并且輸出電壓以由連接到 SS/TR 引腳的外部電容器控制的斜率上升。通過使用非常小的電容器或使 SS/TR 引腳懸空，可實現最快的啟動時間。TPS82130 能夠啟動至預偏置輸出電容器。在預偏置啟動期間，在內部電壓鉗位將輸出電壓設置為高于預偏置電壓之前，兩個功率 MOSFET 無法開啟。當器件處于關斷、欠壓鎖定或熱關斷狀態時，連接到 SS/TR 引腳的電容器由內部電阻器放電。從這些狀態返回會導致新的啟動序列。
由于MUN12AD03-SEC的SS軟啟動與TPS82130有差異，MUN12AD03-SEC不需要在這個輸出端接的L22電感/磁珠，則需要確認上電時序。參考公式如下：

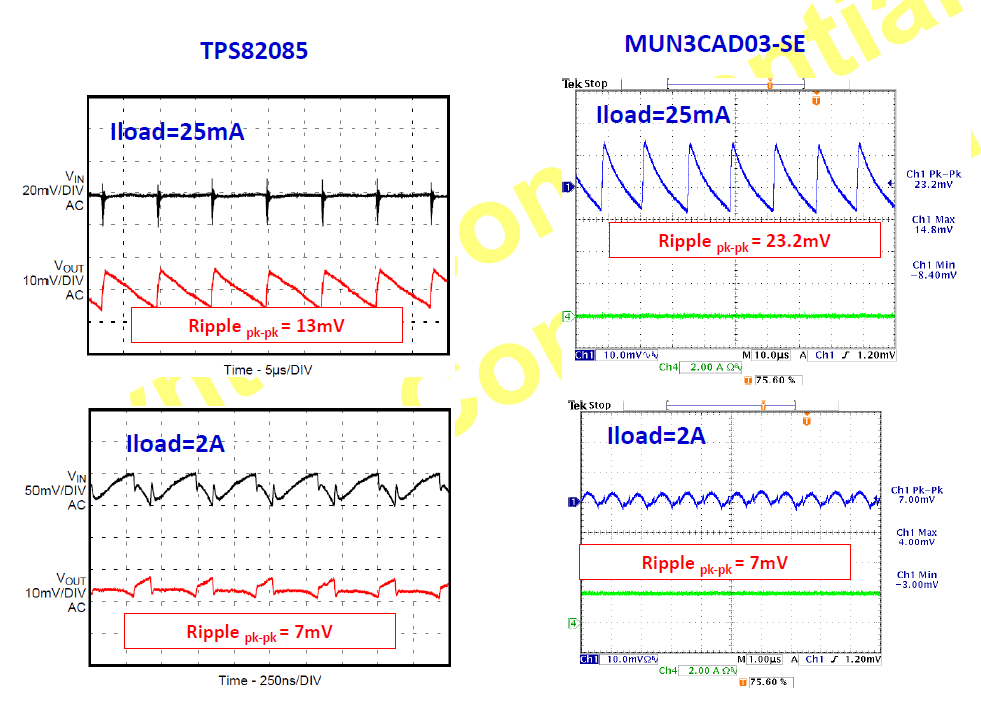

（2）TPS82130與MUN12AD03-SEC的工作紋波測試結果如下
臺達的產品品質，可以完全滿足高精度的電源要求。
3. 產品的貼片工序注意事項：

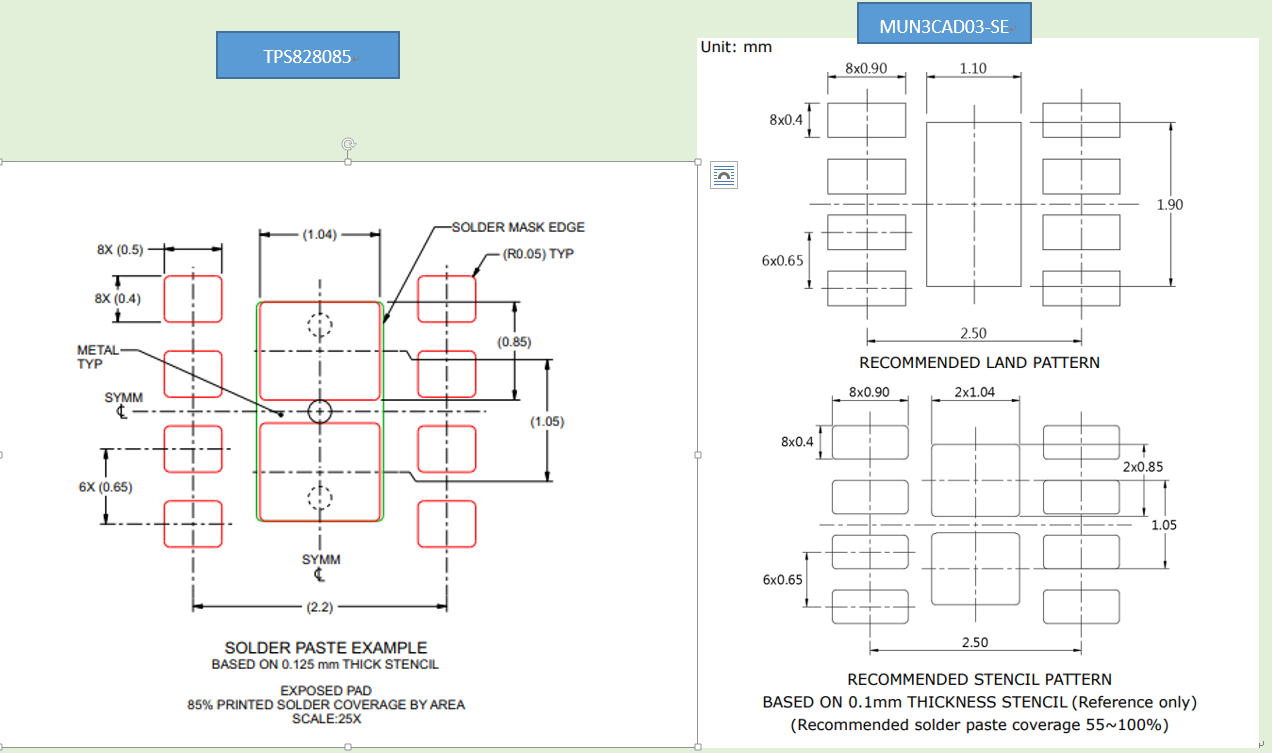

TI的物料鋼網尺寸太小，導致鋼網過錫量不飽滿。厚度太小，這種情況如參考Cyntec的溫度Reflow，則會出現錫料擴張率太高出現空洞。即類似不上錫的狀態。則建議從TPS82130切換過來的貼片 ，同時更新這個SMT鋼網 。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
