ADMV7810-SX/ADMV7810CHIPS集成式 E 頻段中等功率放大器 ADI現貨出售

發布時間：2018-06-05 15:25:59 瀏覽：2287

ADMV7810-SX/ADMV7810CHIPS 是一款集成式 E 頻段砷化鎵 (GaAs) 贗晶高電子遷移率轉移 (pHEMT)、微波單片集成電路 (MMIC)、中等功率放大器，具有片內溫度補償功率檢測器，工作頻率范圍為 81 GHz 到 86 GHz。ADMV7810 可通過 4 V 電源提供 20 dB 的增益、28 dBm 的輸出（1 dB 壓縮）以及 29 dBm 的飽和輸出功率（18% 功率附加效率）。ADMV7810 展現了卓越的線性度，并且進行了性能優化，非常適合 E 頻段通信和高容量無線回程無線電系統。憑借放大器配置和高增益，該器件成為天線之前的最后一級信號放大的理想選擇。所有數據均由每個端口上一根 3 mil 寬 × 0.5 mil 厚 × 7 mil 長的鍵合帶連接的芯片（位于 50 Ω 測試固件內）進行采集。ADMV7810 以 40 焊盤裸片（芯片）的形式提供，可在 ?55°C 到 +85°C 的溫度范圍內工作。

品牌	型號	描述	貨期	庫存
ADI	ADMV7810	增益：20 dB（典型值），直流電源：4 V，800 mA	現貨	30

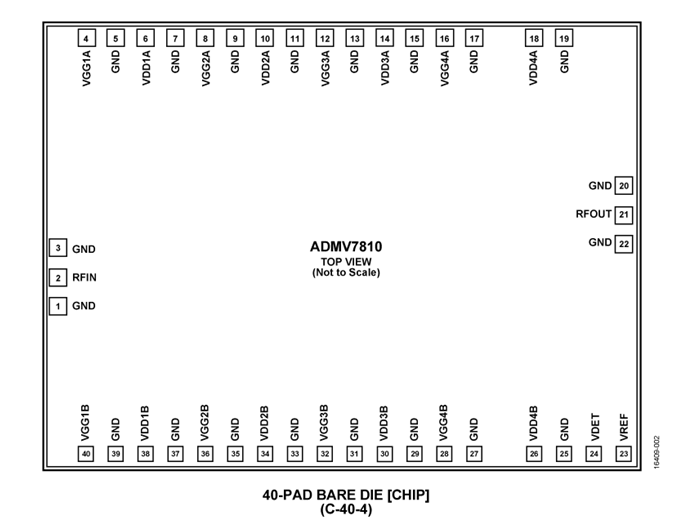

ADMV7810-SX/ADMV7810CHIPS結構圖

ADMV7810-SX/ADMV7810CHIPS應用

E 頻段通信系統
高容量無線回程無線電系統
測試和測量

ADMV7810-SX/ADMV7810CHIPS優勢特點

增益：20 dB（典型值）
1 dB 壓縮的輸出功率：28 dBm（典型值）
飽和輸出功率：29 dBm（典型值）
輸出 3 階交調點：33 dBm（典型值）
輸入回波損耗：12 dB（典型值）
輸出回波損耗：20 dB（典型值）
直流電源：4 V，800 mA
無需外部匹配
裸片尺寸：2.999 mm × 3.799 mm × 0.05 mm
