VICOR電源PRM? 穩壓器
發布時間：2022-04-20 17:08:26 瀏覽：1480
VICOR電源PRM模塊使功率架構師能夠最大限度地增強其高功率設計的密度和性能指標。根據將高性能零電壓開關（ZVS）拓撲與制定磁性元器件集成，可以達到效率超出97%的全集成降壓-升壓穩壓器。

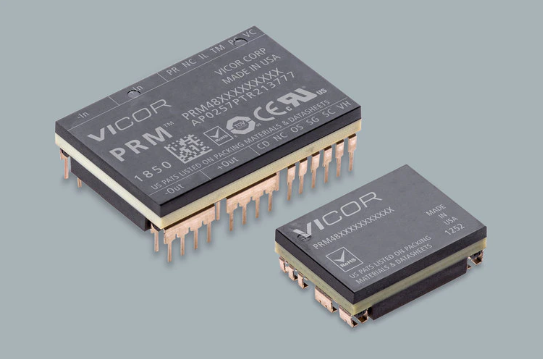

VICOR電源PRM模塊穩壓器具備對于24和48V輸入優化的寬輸入電壓范圍，并且可以在寬輸出范圍內調整48V輸出。全規格尺寸封裝形式（32.5x22x6.73mm）可將功率轉換為600W，半規格尺寸封裝形式（22x16.5x6.73mm）也可將功率轉換為250W。根據將VICOR電源PRM模塊布局在一起，可以達到更高的功率轉換。
VICOR電源PRM模塊可以采用ZVS拓撲達到高頻率操作，根據最小化與采用硬開關拓撲的傳統降壓穩壓器相關的有效開關損耗來最大化效率。高開關頻率還能夠減少外部濾波器器件的規格尺寸，提供功率密度，并達到對線路和負載瞬態的快捷動態響應。
作用和優勢
?應用簡單
點負載，ZVS降壓升壓調整
分解功率結構
最小外部器件
?高密度
高達2040W/in3，600W/in2封裝形式
寬VIN優化為48VOUT
45VIN，38–55VIN范圍
48VIN，36–75VIN范圍
?高效率
全芯片：高達600W，97.6%
半芯片：高達250W，96.7%
?靈活性
調整：遠程感應、本地環路、自適應環路
并行處理能力
深圳市立維創展科技是VICOR電源模塊的代理經銷商，主要提供DC-DC、AC-DC電源模塊，隔離、非隔離電源模塊轉換器等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品，歡迎咨詢.
詳情了解VICOR電源模塊請點擊：http://www.liaoyuan999.com/brand/18.html
Model Number | Input Voltage | Output Voltage Range(V) | Output Power Max(W) | Output Current Max(A) | Package |
| Nominal (V) | Range (V) |
|
|
|
|
PRM48AH480T200A00 | 48 | 36 – 75 | 20 – 55 | 200 | 4.17 | 22 x 16.5 x 6.73mm - Half |
PRM48AF480T400A00 | 48 | 36 – 75 | 20 – 55 | 400 | 8.33 | 32.5 x 22 x 6.73mm - Full |
PRM48BH480T200B00 | 48 | 38 – 55 | 5 – 55 | 200 | 4.17 | 22 x 16.5 x 6.73mm - Half |
PRM48DH480T250B03 | 48 | 38 – 60 | 5 – 55 | 200 | 4.17 | 22 x 16.5 x 6.73mm - Half |
PRM48BH480T250A00 | 48 | 38 – 55 | 20 – 55 | 250 | 5.21 | 22 x 16.5 x 6.73mm - Half |
PRM48JH480T250A00 | 48 | 45 – 55 | 20 – 55 | 250 | 5.21 | 22 x 16.5 x 6.73mm - Half |
PRM48JH480T250A02 | 48 | 45 – 55 | 20 – 55 | 250 | 5.21 | 22 x 16.5 x 6.73mm - Half |
PRM48BF480T400B00 | 48 | 38 – 55 | 5 – 55 | 400 | 8.33 | 32.5 x 22 x 6.73mm - Full |
PRM48BF480T500A00 | 48 | 38 – 55 | 20 – 55 | 500 | 10.42 | 32.5 x 22 x 6.73mm - Full |
PRM48JF480T500A00 | 48 | 45 – 55 | 20 – 55 | 500 | 10.42 | 32.5 x 22 x 6.73mm - Full |
PRM48BF480T600A00 | 48 | 38 – 55 | 5 – 55 | 600 | 12.5 | 32.5 x 22 x 6.73mm - Full |
