LMZ31520降壓模塊（集成電感器）
發布時間：2022-03-28 17:13:36 瀏覽：1043

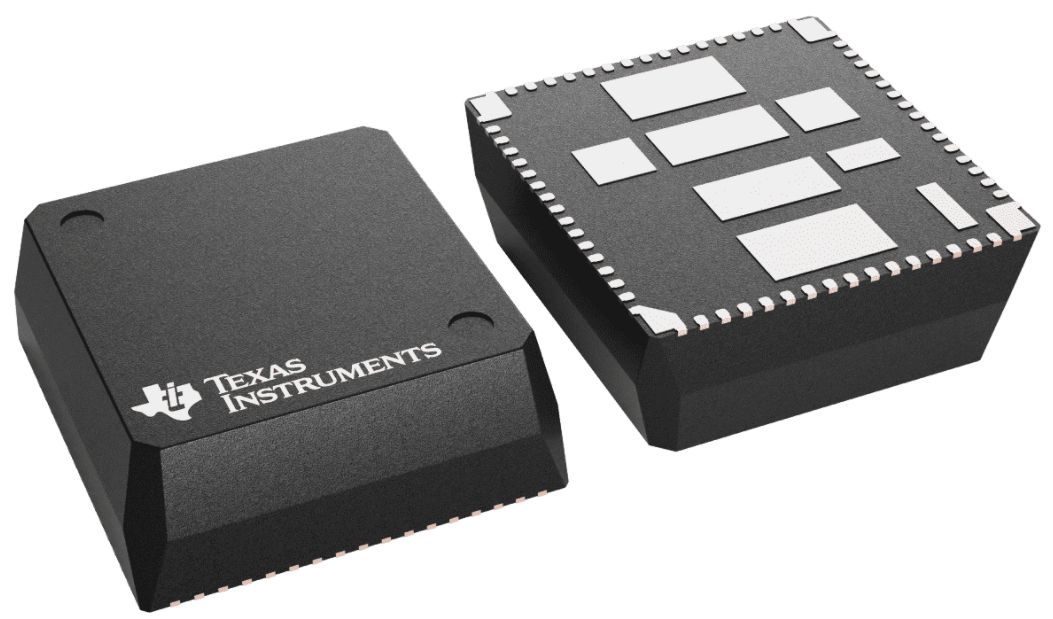

LMZ31520電源模塊是款便于應用的集成式電源解決方案，它在一個扁平的QFN封裝內整合了一個配有功率MOSFET的20ADC/DC轉換器、一個屏蔽式電感器和多個無源器件。此整體電源解決方案僅需三個外部組件，并減少了環路補償和磁性元器件選擇過程。LMZ31520選用15×16×5.8mmQFN封裝，可輕松焊接到印刷電路板上，并可完成緊湊型的負載點設計。LMZ31520可完成95%以上的高效率，具備超迅速負載階躍響應，以及熱阻抗為8.6°C/W的優異功率損耗能力。LMZ31520提供離散負載點設計的靈活性和特性集，并且特別適合為廣泛的集成電路(IC)和系統供電。先進的封裝技術可提供一個與標準QFN貼裝和測試技術兼容的穩健耐用且安全可靠的電源解決方案。
特性
?完全集成的電源解決方案；尺寸低于離散設計
?15mm×16mm×5.8mm封裝尺寸
-與LMZ31530引腳兼容
?超迅速負載階躍響應
?效率高達96%
?寬輸出電壓調節0.6V至3.6V，基準精度為1%
?可選分離電源軌可完成低至3V的輸入電壓
?可選開關頻率范圍（300kHz至850kHz）
?可選緩啟動
?可調式過流限制
?電源正常輸出
?輸出電壓排序
?超溫保護
?預偏置輸出啟動
?工作溫度范圍：-40°C至85°C
?提高的散熱性能：8.6°C/W
?符合EN55022A類輻射標準
-集成屏蔽電感器
?應用LMZ31520并借助WEBENCH?電源設計器創建定制設計方案
應用
?寬帶和通訊基礎設施
?DSP和FPGA負載點應用
?高密度電源系統
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
