LMZ23605降壓模塊（集成電感器）
發布時間：2022-03-09 16:56:58 瀏覽：1346

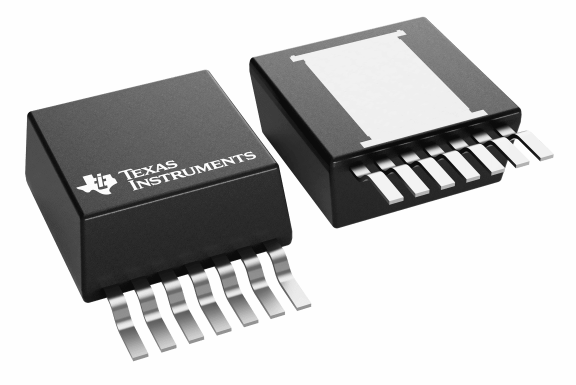

LMZ23605 SIMPLE SWITCHER電源模塊是種便于應用的降壓DC-DC解決方案，能夠驅動高至5A的負載。LMZ23605創新性封裝可以提高熱性能，容許人工或機器焊接。
LMZ23605可接受6V至36V輸入電壓軌可提供低至0.8V可調配高精度輸出電壓。LMZ23605電源解決方案只需要兩個外部電阻器和三個外部電容器。LMZ23605它是種安全可靠穩定的設計，具備熱關斷、可編程輸入欠壓鎖定、輸出過壓保護、過流保護、輸出電流受限等保護功能LMZ23605容許啟動到預偏置輸出。容許同步輸入650-950kHz在開關頻率范圍內同步。
特點
集成屏蔽電感器
簡易的PCB布局
頻率同步輸入（650kHz至950kHz）
采用外部軟啟動、跟蹤和精確開啟的靈活啟動排序
避免浪涌電流和故障，例如輸入UVLO和輸出短路
結溫范圍–40°C至+125°C
單個外露焊盤和標準引腳，有利于安裝使用和生產制造
為FPGA和ASIC供電的快速瞬態響應
完全開啟WEBENCH?電源設計器
引腳兼容LMZ22005/LMZ23603/LMZ22003
性能優勢
高效率降低系統發熱
通過EN55022B類測試
相關被測設備的數據，請參閱SNVA473和布局。
Vin=24VVo=3.3VIo=5A
元器件數量少，只需5個外部元器件
低輸出電壓紋波
采用PCB作為散熱器，不需要?dú)饬?/span>
電氣規格
30W最大總輸出功率
高達5A的輸出電流量
輸入電壓范圍6V至36V
輸出電壓范圍0.8V至6V
效率高達92%
EN55022:2006、+A1:2007、FCC第15部分B子部分：2007。
應用領域
12V和24V輸入軌的負載點轉換
時間緊急的項目
空間受限/高熱要求應用
負輸出電壓應用見SNVA425
