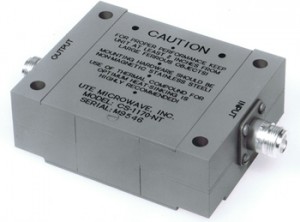

UTE Microwave鐵氧體隔離器
發布時間：2021-10-26 17:10:15 瀏覽：1108
鐵氧體隔離器包括:內導體、下盤體和從下盤體邊沿延展出來的三個管腳；第一鐵氧體的第一表層布置在下盤體上，內導體的三個管腳折疊后絕緣地放置在第一鐵氧體的第二表層上；第二鐵氧體布置在折疊后內導體的三個管腳上；上蓋包括蓋體和從蓋體邊沿延展出來的三個可彎曲管腳。上蓋覆蓋內導體、第一鐵氧體和第二鐵氧體；電路板，上蓋的三個管腳與電路板焊接；三個諧振調整電源電路分別與上蓋的三個管腳相對應地電連接。鐵氧體隔離器的內部結構具備諧振網絡，能夠自由調整電感電容。因此，鐵氧體隔離器體型小，在低頻率下實現微型化、大功率、寬溫、高可靠性指標等規定要求。
UTE Microwave倍頻程鐵氧體環行器和隔離器能夠提供1-18GHz的常用倍頻程(1-2GHz等)。拓展的八度音程降低了尺寸規格。
常見的UTE Microwave鐵氧體隔離器規格：
隔離:最小18dB。
插入損耗:最大0.40dB。
VSWR:1.30:最大1。
額定值:1瓦標準。
連接器: SMA或N。
深圳市立維創展科技有限公司，中國區授權代理銷售UTE微波產品，并提供技術支持。
詳情請點擊UTE Microwave請點擊：http://www.liaoyuan999.com/brand/54.html
或者聯系我們的銷售技術人員:0755-83642657 QQ：2295048674
循環器 |
|
|
|
|
| SMA (F) 連接器 |
| N (F) 連接器 |
|
頻率范圍 (GHz) | 外殼尺寸（英寸） | 模型 ＃ | 外殼尺寸（英寸） | 模型 ＃ |
1.00 - 2.00 | 2-1/4 x 2-1/4 x 1 | CT-2004-O | 2-1/4 x 2-1/4 x 1 | CT-2003-N |
1.25 - 2.50 | 1-7/8 1-7/8 × 1 | CT-2008-O | 1-7/8 x 1- 7/8 x 1 | CT-2007-N |
1.60 - 3.20 | 1-1/2 x 1-1/2 x 3/4 | CT-3038-O | 1-1/2 x 1-11/16 x 1 | CT-3037-N |
2.00 - 4.00 | 1-1/4 x 1-1/4 x 3/4 | CT-3042-O | 1-1/4 x 1-1/2 x 1 | CT-3041-N |
2.60 - 5.20 | 1-1/8 x 1-1/8 x 5/8 | CT-3046-O | 1-1/4 x 1-3/8 x 1 | CT-3045-N |
3.20 - 6.40 | 1 x 1 x 5/8 | CT-4024-O | 1-1/4 x 1-3/8 x 1 | CT-4023-N |
4.00 - 8.00 | 1 x 1 x 5/8 | CT-4028-O | 1-1/4 x 1-3/8 x 1 | CT-4027-N |
5.00 - 10.0 | 1 x 1 x 5/8 | CT-4032-O | 1 x 1-1/4 x 1 | CT-4031-N |
7.00 - 11.0 | 3/4 x 7/8 x 5/8 | CT-5156-O | 1 x 1-1/4 x 1 | CT-5339-N |
8.00 - 12.4 | 3/4 x 7/8 x 5/8 | CT-5158-O | 1 x 1-1/4 x 1 | CT-5341-N |
10.0 - 15.0 | 3/4 x 7/8 x 5/8 | CT-5334-O |
|
|
12.4 - 18.0 | 3/4 x 7/8 x 5/8 | CT-6101-O |
|
|
|
|
|
|
|
隔離器 |
|
|
|
|
| SMA (F) 連接器 |
| N (F) 連接器 |
|
頻率范圍 (GHz) | 外殼尺寸（英寸） | 模型 ＃ | 外殼尺寸（英寸） | 模型 ＃ |
1.00 - 2.00 | 2-1/4 x 2-1/4 x 1 | CT-2002-OT | 2-1/4 x 2-1/4 x 1 | CT-2001-NT |
1.25 - 2.50 | 1-7/8 x 1-7/8 x 1 | CT-2006-OT | 1-7/8 x 1- 7/8 x 1 | CT-2005-NT |
1.60 - 3.20 | 1-1/2 x 1-1/2 x 3/4 | CT-3036-OT | 1-1/2 x 1-11/16 x 1 | CT-3035-NT |
2.00 - 4.00 | 1-1/4 x 1-1/4 x 3/4 | CT-3040-OT | 1-1/4 x 1-1/2 x 1 | CT-3039-NT |
2.60 - 5.20 | 1-1/8 x 1-1/8 x 5/8 | CT-3044-OT | 1-1/4 x 1-3/8 x 1 | CT-3043-NT |
3.20 - 6.40 | 1 x 1 x 5/8 | CT-4022-OT | 1-1/4 x 1-3/8 x 1 | CT-4021-NT |
4.00 - 8.00 | 1 x 1 x 5/8 | CT-4026-OT | 1-1/4 x 1-3/8 x 1 | CT-4025-NT |
5.00 - 10.0 | 1 x 1 x 5/8 | CT-4030-OT | 1 x 1-1/4 x 1 | CT-4029-NT |
7.00 - 11.0 | 3/4 x 7/8 x 5/8 | CT-5155-OT | 1 x 1-1/4 x 1 | CT-5340-NT |
8.00 - 12.4 | 3/4 x 7/8 x 5/8 | CT-5157-OT | 1 x 1-1/4 x 1 | CT-5342-NT |
10.0 - 15.0 | 3/4 x 7/8 x 5/8 | CT-5335-OT |
|
|
12.4 - 18.0 | 3/4 x 7/8 x 5/8 | CT-6102-OT |
|
|
