Marki IQ 混頻器
發布時間：2021-09-17 16:46:35 瀏覽：1632
Marki IQ混頻器由兩個混頻器組合而成，其中RF（或LO）端口與同相功率分配器相互連接，LO（或RF）端口與正交混合器相互連接。用戶能夠使用兩個IF端口，I適用于同相分量，Q適用于90°異相分量。Marki IQ混頻器接受使用每個IF端口獨立的調制輸出信號的同相和正交分量。倘若使用IQ混頻器傳輸數據，則能夠使用另一個IQ混頻器在信號接收器處選擇同相和正交分量。倘若IQ混頻器的IF端口與另一個正交混合器組合，則結果是一個三端口設備，交替稱為鏡像控制混頻器（用來作為下變頻器時）或單邊帶混頻器（用來作為上變頻器時）。
Marki IQ混頻器基本功能：
?可以使用的最小外形多倍頻程帶寬IQ混頻器；
?IQ混頻器運用兩個雙平衡混頻器內核實現高線性度；
?I&Q端口之間平坦的典型(<0.2dB)幅度和(<5°)相位平衡；
?成為包含外部IF正交混合的鏡像控制/單邊帶混頻器；
深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。
詳情了解Marki射頻微波請點擊：http://www.liaoyuan999.com/brand/31.html
或聯系我們的銷售工程師：0755-83050846 QQ ：3312069749
MMIC 表面貼裝
| 射頻/本振 [GHz] | 中頻 [MHz] | LO 驅動 [dBm] |
|
|
|
|
|
模型 | 低的 | 高的 | 低的 | 高的 | 低的 | 高的 | 轉換損耗 [dB] | 圖像抑制 [dB] | 隔離 LR [dB] | 隔離度 LI [dB] | RoHS |
MMIQ-0205HSM | 1.75 | 5 | 直流電 | 2000年 | +14 | +20 | 8 | 32 | 61 | 46 | Y |
MMIQ-0416LSM | 4 | 16 | 直流電 | 6000 | +7 | +16 | 9 | 35 | 51 | 39 | Y |
MMIQ-0416HSM | 4 | 16 | 直流電 | 6000 | +13 | +22 | 8.5 | 31 | 51 | 39 | Y |
MMIQ-0218LSM | 2 | 18 | 直流電 | 3000 | +14 | +20 | 8 | 27 | 58 | 28 | Y |
MMIQ-0218HSM | 2 | 18 | 直流電 | 3000 | +18 | +26 | 8 | 35 | 53 | 26.5 | Y |
MMIQ-0520LSM | 5 | 20 | 直流電 | 6000 | +5 | +13 | 9 | 35 | 46 | 49 | Y |
MMIQ-0520HSM | 5 | 20 | 直流電 | 6000 | +13 | +23 | 9 | 35 | 39 | 50 | Y |
MMIQ-0626LSM | 6 | 26 | 直流電 | 6000 | +11 | +20 | 9 | 35 | 39 | 48 | Y |
MMIQ-0626HSM | 6 | 26 | 直流電 | 6000 | +13 | +23 | 9 | 35 | 36 | 43 | Y |
MMIQ-1040LSM | 10 | 40 | 直流電 | 10000 | +10 | +22 | 9 | 35 | 50 | 50 | Y |
MMIQ-1040HSM | 10 | 40 | 直流電 | 10000 | +15 | +25 | 9 | 35 | 40 | 50 | Y |
MMIQ-1867LSM | 18 | 67 | 直流電 | 23000 | +8 | +19 | 9 | 32 | 48.5 | 43 | Y |
MMIQ-1867HSM | 18 | 67 | 直流電 | 23000 | +18 | +21 | 9 | 29 | 44 | 41 | Y |
MMIC裸芯片/模塊
| 射頻/本振 [GHz] | 中頻 [MHz] | LO 驅動 [dBm] |
|
|
|
|
|
模型 | 低的 | 高的 | 低的 | 高的 | 低的 | 高的 | 轉換損耗 [dB] | 圖像抑制 [dB] | 隔離 LR [dB] | 隔離度 LI [dB] | RoHS |
MMIQ-0218L | 2 | 18 | 直流電 | 3000 | +13 | +20 | 8 | 27 | 58 | 28 | Y |
MMIQ-0218H | 2 | 18 | 直流電 | 3000 | +20 | +26 | 7.5 | 35 | 53 | 26 | Y |
MMIQ-0416L | 4 | 16 | 直流電 | 6000 | +7 | +16 | 9 | 28 | 58 | 40 | Y |
MMIQ-0520L | 5 | 20 | 直流電 | 6000 | +3 | +13 | 9 | 35 | 46 | 49 | Y |
MMIQ-0520H | 5 | 20 | 直流電 | 6000 | +13 | +23 | 9 | 35 | 46 | 49 | Y |
MMIQ-0626L | 6 | 26 | 直流電 | 6000 | +3 | +13 | 9 | 35 | 41 | 50 | Y |
MMIQ-0626H | 6 | 26 | 直流電 | 6000 | +13 | +23 | 9 | 35 | 41 | 50 | Y |
MMIQ-1037H | 10 | 37 | 直流電 | 12000 | +13 | +23 | 9 | 25 | 47 | 48 | Y |
MMIQ-1040L | 10 | 40 | 直流電 | 12000 | +3 | +13 | 9 | 25 | 47 | 48 | Y |
MMIQ-1040S | 10 | 40 | 直流電 | 12000 | +18 | +25 | 9 | 25 | 44 | 49 | Y |
MMIQ-1865L | 18 | 65 | 直流電 | 23000 | +8 | +17 | 9 | 35 | 49 | 44 | Y |
MMIQ-1865H | 18 | 65 | 直流電 | 23000 | +15 | +21 | 9 | 35 | 48 | 42 | Y |
MMIQ-1865S | 18 | 65 | 直流電 | 23000 | +23 | +27 | 9 | 35 | 50 | 45 | Y |

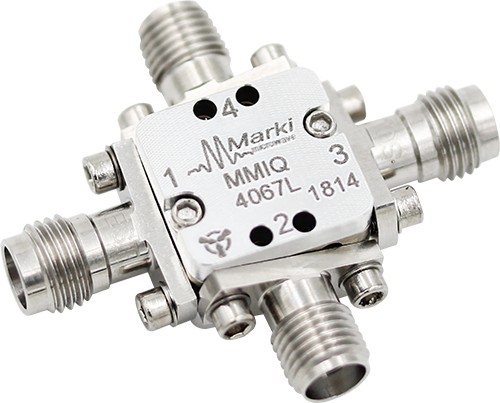

MMIQ-4067L | 40 | 67 | 直流電 | 20000 | +11 | +15 | 9 | 35 | 33 | 40 | Y |
傳統 IQ/IR/SSB
| 射頻/本振 [GHz] | 中頻 [MHz] | LO 驅動 [dBm] |
|
|
|
|
|
模型 | 低的 | 高的 | 低的 | 高的 | 低的 | 高的 | 轉換損耗 [dB] | 圖像抑制 [dB] | 隔離 LR [dB] | 隔離度 LI [dB] | RoHS |
IQ-1545 | 1.5 | 4.5 | 直流電 | 500 | +10 | +16 | 5.5 | 25 | 43 | 30 | N |
IQ-0307 | 3 | 7 | 直流電 | 500 | +10 | +16 | 5.5 | 23 | 30 | 20 | N |
IQ-4509 | 4.5 | 9 | 直流電 | 500 | +10 | +16 | 5.5 | 23 | 30 | 20 | N |
IR-4509 | 4.5 | 9 | 50 | 90 | +10 | +16 | 5.5 | 23 | 30 | 25 | N |
IQ-0618 | 6 | 18 | 直流電 | 500 | +10 | +16 | 7.5 | 23 | 35 | 20 | N |
IRW-0618 | 6 | 18 | 4 | 210 | +10 | +16 | 7.5 | 23 | 35 | 25 | N |
SSB-0618 | 6 | 18 | 4 | 210 | +10 | +16 | 7.5 | 23 | 35 | 25 | N |
