Ironwood Electronics沖壓彈簧銷座
發布時間：2021-06-25 16:37:45 瀏覽：1381

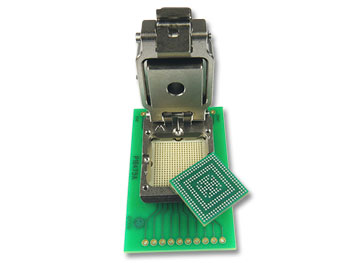

Ironwood Electronics SBT插座是一種超小型插座，可與GHz彈性插座、彈簧插座和其他產品系列兼容。該套接字需要約2.5毫米的空間，周圍的芯片比實際的芯片尺寸，只選用非常小的PCB真實性能。頂端的散熱螺釘可提供壓縮力和散熱功能模塊，并可定制以消耗大量的額定功率。Ironwood Electronics SBT插座選用SBT觸頭技術應用，適用于高耐用性和廣泛的溫度應用領域。Ironwood Electronics SBT觸頭是一種與外彈簧和內片彈簧的沖壓接觸，為老化和測試應用領域提供了安全可靠的解決方案。解決方案適用于0.3mm至1.27mmLGA、BGA、QFN、QFP、SOIC和其他應用程序。接觸技術應用包括頂柱塞、底柱塞和彈簧三部分。
在選用時，將IC置放在插座中，將波動壓力板置放在IC上，增加旋轉蓋(帶小孔槽)，并選用壓縮螺釘將法向力施加到IC上。或者，這些插座帶有易于開啟/關閉并可快速替換的翻蓋。Ironwood Electronics SBT插座可適用于手動測試或快速旋轉的定制老化應用領域，具備最嚴格的規定要求。
Ironwood Electronics SBT接觸技術應用的典型規范包括：
4GHz-31.7GHz帶寬@-1dB；
接觸電阻小于15mOhm；
自感知0.88-0.95nH；
<0.3pF的電容器；
工作溫度范圍-55到+180℃；
插入/拔出壽命超出500000周期；
80℃溫升時的額定電流為每引腳4A-8A；
Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。該產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood Electronics微波請點擊：http : //www.liaoyuan999.com/public/brand/45.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
*詳情了解更多型號請聯系我們的銷售工程師！
PART | Max | Pitch | IC | IC | IC Total | IC Size | IC Size | IC Size | IC Ball | IC Ball | IC Ball | IC Ball |
NUMBER | Pincount | (mm) | Array | Array | Height | X | Y | Tolerance | Coplanarity | Height | Height | Diameter |
|
|
| X | Y | Max (mm) | (mm) | (mm) | (mm) | (mm) | Min (mm) | Max (mm) | Max (mm) |
SBT-BGA-7000 | 484 | 0.5 | 22 | 22 | 1.5 | 12 | 12 | 0.1 | 0.08 | 0.2 | 0.3 | 0.35 |
SBT-BGA-7001 | 729 | 0.5 | 27 | 27 | 1.03 | 14 | 14 | 0.1 | 0.08 | 0.17 | 0.2 | 0.35 |
SBT-BGA-7002 | 361 | 0.65 | 19 | 19 | 1.4 | 13 | 13 | 0.1 | 0.1 | 0.25 | 0.3 | 0.45 |
SBT-BGA-7003 | 196 | 0.5 | 14 | 14 | 1.1 | 8 | 8 | 0.1 | 0.08 | 0.15 | 0.25 | 0.35 |
SBT-BGA-7004 | 361 | 0.5 | 19 | 19 | 1.2 | 10 | 10 | 0.15 | 0.08 | 0.13 | 0.27 | 0.35 |
SBT-BGA-7005 | 248 | 0.5 | 18 | 18 | 1.1 | 10 | 10 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7006 | 492 | 0.5 | 25 | 25 | 1.35 | 13 | 13 |
|
| 0.35 | 0.15 | 0.40 |
SBT-BGA-7007 | 139 | 0.4 | 13 | 13 | 0.7 | 5.5 | 5.5 | 0.1 | 0.08 | 0.165 |
| 0.3 |
SBT-BGA-7008 | 625 | 0.65 | 25 | 25 | 3.2 | 17 | 17 | 0.1 | 0.1 | 0.35 | 0.25 | 0.45 |
SBT-BGA-7009 | 396 | 0.65 | 22 | 22 | 1.4 | 15 | 15 | 0.1 | 0.1 | 0.32 | 0.22 | 0.42 |
SBT-BGA-7010 | 121 | 0.65 | 11 | 11 | 1.4 | 8 | 8 | 0.1 | 0.1 |
| 0.25 | 0.45 |
SBT-BGA-7011 | 144 | 0.5 | 12 | 12 | 1.5 | 7 | 7 | 0.1 | 0.08 | 0.15 | 0.25 | 0.35 |
SBT-BGA-7012 | 201 | 0.65 | 15 | 15 | 1.2 | 10 | 10 | 0.05 | 0.1 | 0.32 | 0.22 | 0.4 |
SBT-BGA-7013 | 120 | 0.5 | 11 | 11 | 1.5 | 6 | 6 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7014 | 168 | 0.5 | 13 | 13 | 1.5 | 7 | 7 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7015 | 632 | 0.65 | 28 | 28 | 1.35 | 19 | 19 | 0.15 | 0.1 |
| 0.21 | 0.45 |
SBT-BGA-7016 | 774 | 0.5 | 37 | 37 | 3 | 19 | 19 | 0.2 | 0.2 | 0.27 | 0.17 | 0.35 |
SBT-BGA-7017 | 219 | 0.5 | 19 | 15 | 1.1 | 10 | 8 | 0.1 | 0.08 | 0.26 | 0.16 | 0.37 |
SBT-BGA-7018 | 361 | 0.5 | 23 | 23 | 1.2 | 12 | 12 | 0.1 | 0.08 | 0.28 | 0.18 | 0.35 |
SBT-BGA-7019 | 247 | 0.5 | 19 | 15 | 1.1 | 10 | 8 | 0.1 | 0.08 | 0.26 | 0.16 | 0.37 |
