ARRA低相位噪聲衰減器3-30 dB
發布時間：2021-06-02 17:07:54 瀏覽：1700
3dB低相位衰減器

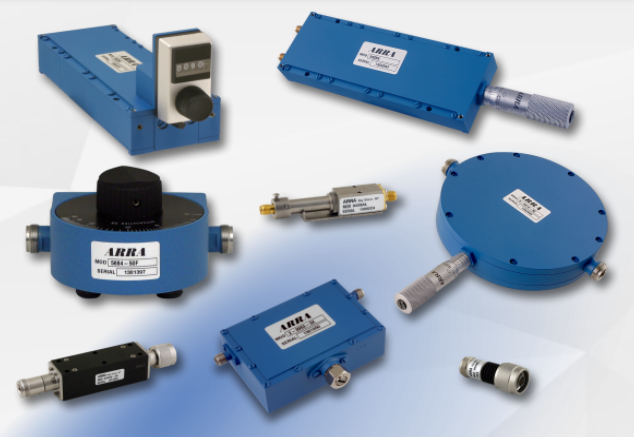

ARRA低相位衰減器具備3dB區間內的高分辨率調整，相位尺寸變換最低。這類模塊在其工作頻率區間內也展現出良好的平整性。
3dB低相位衰減器選用帶鎖定系統的多匝非平移軸。
30dB低相位衰減器
ARRA低相位衰減器30dB連續可變衰減器選用獨具特色的方式 在30dB動態范圍內更改衰減水平，在相位尺寸幾乎不變的情形下，即便 在規定的工作頻率區間內也可以維持低頻衰減靈敏度。
30dB的低相位衰減器選用帶鎖定系統的多匝非平移軸。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA產品請點擊：http://www.liaoyuan999.com/brand/48.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
3 dB 一般規格
頻段：從 350-4400 MHz |
射頻功率：平均 5 瓦 |
衰減相位：最大 12° |
連接器： SMA 母頭標準 |
材料：主體：鋁
接頭：不銹鋼 |
表面處理： ARRA 藍色，符合 MIL-C-22750 |
頻率范圍 (GHz) | 衰減范圍 (dB) | 衰減與（頻率 ±dB） | 插入損耗（最大 dB） | 駐波比（最大） | 型號* |
0.5-1.0 | 3 | 0.5 | 0.2 | 1.4 | 2953-3 |
0.96-1.215 | 3 | 0.2 | 0.2 | 1.3 | 2-3953-3X |
0.7-1.4 | 3 | 0.5 | 0.2 | 1.4 | 2-3953-3Y |
1.0-1.5 | 3 | 0.5 | 0.2 | 1.4 | 3953-3 |
1.5-2.0 | 3 | 0.5 | 0.2 | 1.4 | 3953-3X |
1.0-2.0 | 3 | 1.0 | 0.2 | 1.4 | 3953-3Z |
2.0-2.4 | 3 | 0.3 | 0.3 | 1.4 | 4953-3 |
2.3-2.8 | 3 | 0.3 | 0.3 | 1.4 | 4953-3X |
2.9-3.1 | 3 | 0.3 | 0.3 | 1.4 | 4953-3Y |
3.7-4.2 | 3 | 0.3 | 0.3 | 1.4 | 4953-3Z |
4.2-4.4 | 3 | 0.2 | 0.3 | 1.3 | 5953-3 |
30 dB 一般規格
頻段：從 350-4400 MHz |
射頻功率：平均 1 瓦 |
衰減相位：最大 12° |
連接器： SMA 母頭標準 |
材料：主體：鋁
接頭：不銹鋼 |
表面處理： ARRA 藍色，符合 MIL-C-22750 |
頻率范圍 (GHz) | 衰減范圍 (dB) | 衰減與（頻率 ±dB） | 插入損耗（最大 dB） | 駐波比（最大） | 型號 * |
0.5-1.0 | 30 | 1.5 | 3.5 | 1.5 | 2953-30 |
0.96-1.215 | 30 | 0.3 | 3.5 | 1.5 | 2-3953-30X |
0.7-1.4 | 30 | 1.5 | 3.5 | 1.5 | 2-3953-30Y |
1.0-1.5 | 30 | 0.5 | 3.5 | 1.5 | 3953-30 |
1.5-2.0 | 30 | 0.5 | 3.5 | 1.5 | 3953-30X |
1.0-2.0 | 30 | 1.5 | 3.5 | 1.6 | 3953-30Z |
2.0-2.4 | 30 | 0.3 | 3.5 | 1.5 | 4953-30 |
2.3-2.8 | 30 | 0.3 | 3.5 | 1.5 | 4953-30X |
2.9-3.1 | 30 | 0.3 | 3.5 | 1.5 | 4953-30Y |
3.7-4.2 | 30 | 0.3 | 6.0 | 1.5 ** | 4953-30Z |
4.2-4.4 | 30 | 0.3 | 6.0 | 1.5 ** | 5953-30 |
